Комплект лабораторного оборудования «Электромеханика»

Модель: ЭЛБ-241.113.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
исполнение стендовое, модульное, компьютерная версия

Комплект лабораторного оборудования «Электромеханика» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплине: «Электромеханика».

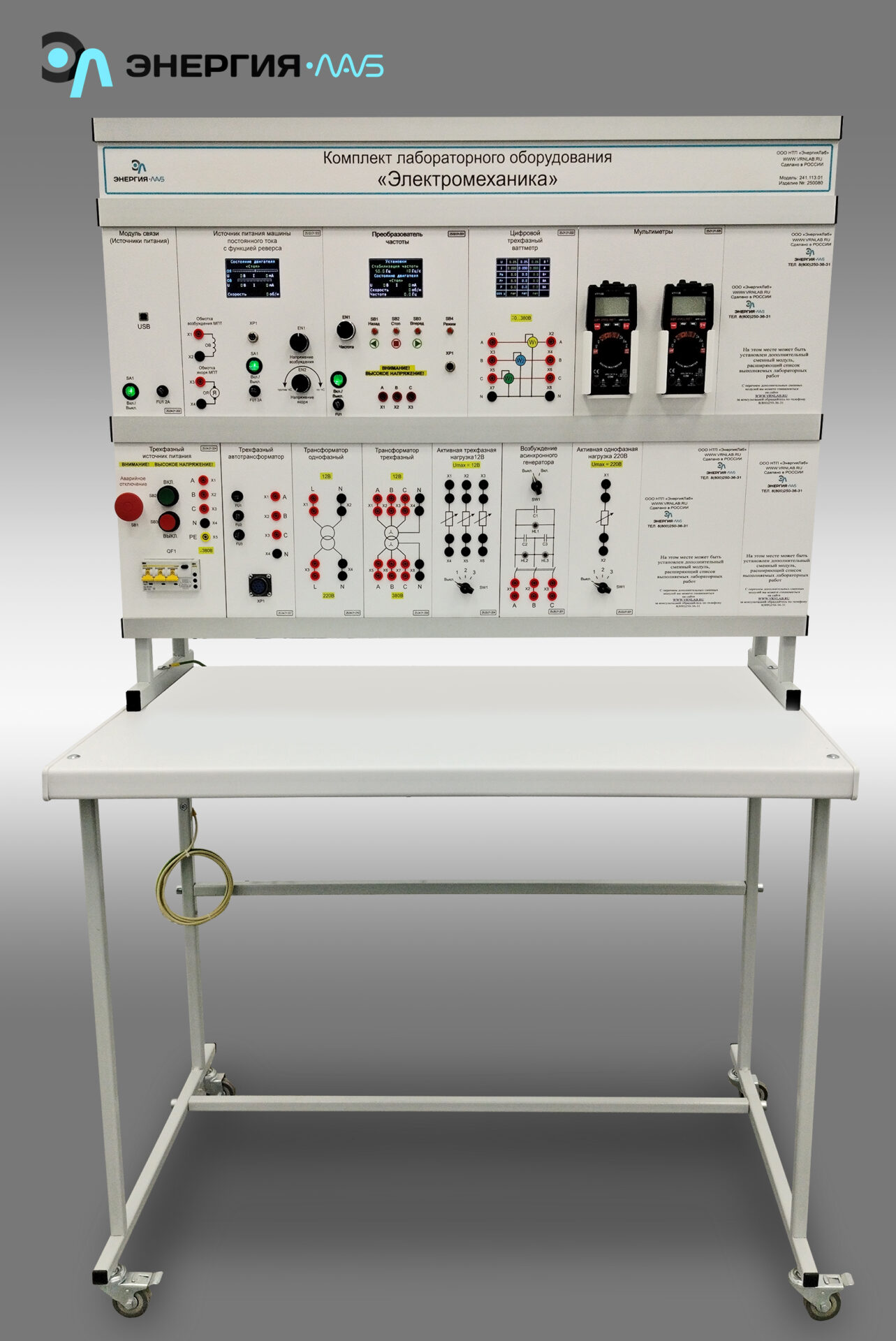

Комплект лабораторного оборудования «Электромеханика» выполнен в стендовом исполнении: тематический моноблок и электромашинный агрегат установлены на лабораторном столе.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Потребляемая мощность, В·А, не более

300

Электропитание:

от трехфазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

380

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота

1000

600

1600

Масса, кг, не более

100

Количество человек, которое одновременно и активно может работать на комплекте

2

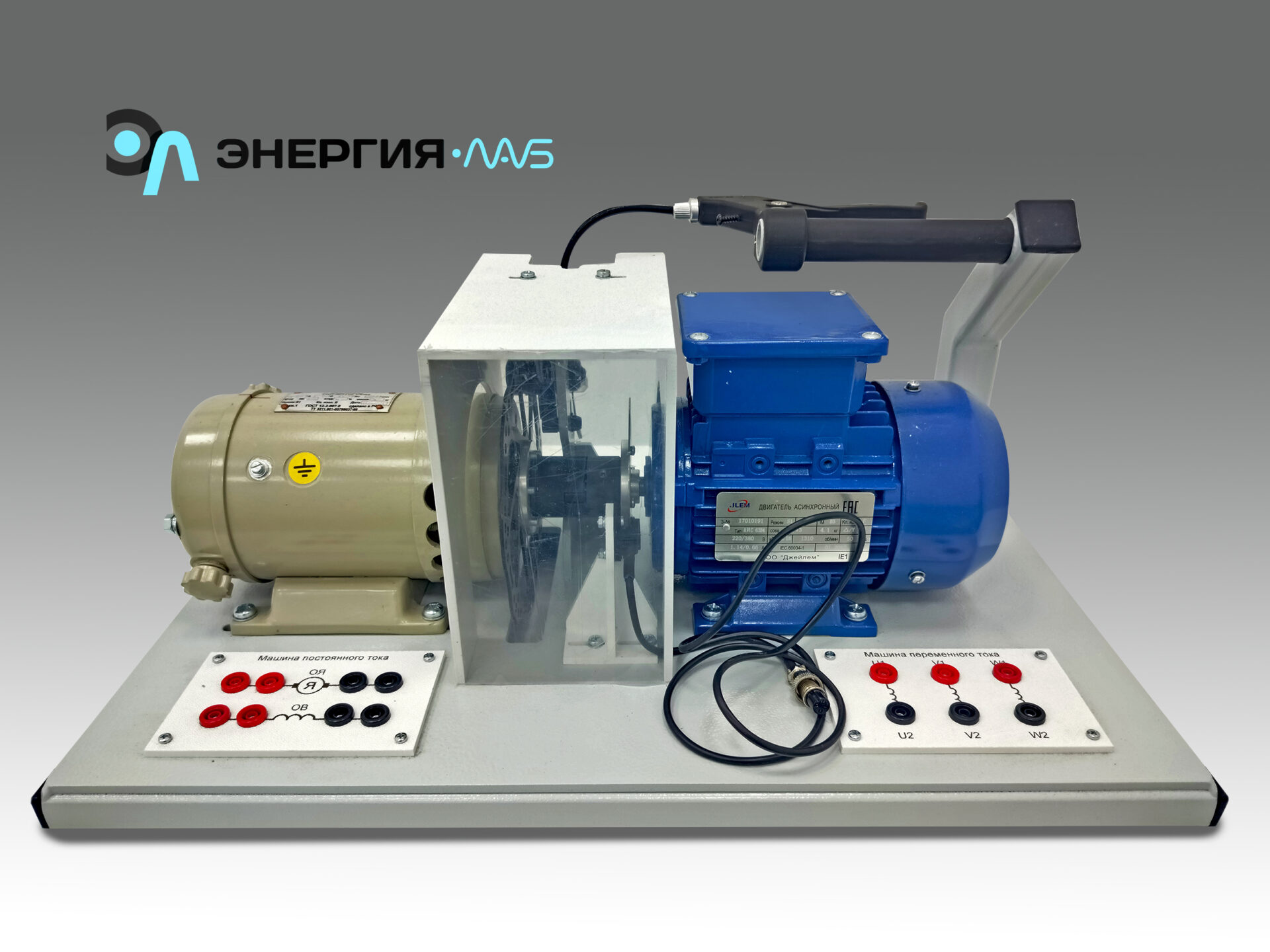

1. Электромашинный агрегат – 1 шт.
2. Ноутбук – 1 шт.
3. Лабораторный стол – 1 шт.
4. Стойка для установки модулей - 1 шт.
5. Комплект модулей – 1 шт.
5.1 Модуль «Трехфазный источник питания» - 1 шт.
5.2 Модуль «Однофазный автотрансформатор» – 1 шт.
5.3 Модуль «Цифровой трехфазный ваттметр» – 1 шт.
5.4 Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт.
5.5 Модуль «Преобразователь частоты» – 1 шт.
5.6 Модуль «Трансформатор однофазный» – 1 шт.
5.7 Модуль «Трансформатор трехфазный» – 1 шт.
5.8 Модуль «Активная трехфазная нагрузка 12В» – 1 шт.
5.9 Модуль «Активная однофазная нагрузка 220В» – 1 шт.
5.10 Модуль «Возбуждение асинхронного генератора» – 1 шт.
5.11 Модуль «Модуль связи (Источники питания)» - 1 шт.
5.12 Модуль «Мультиметры» - 1 шт.

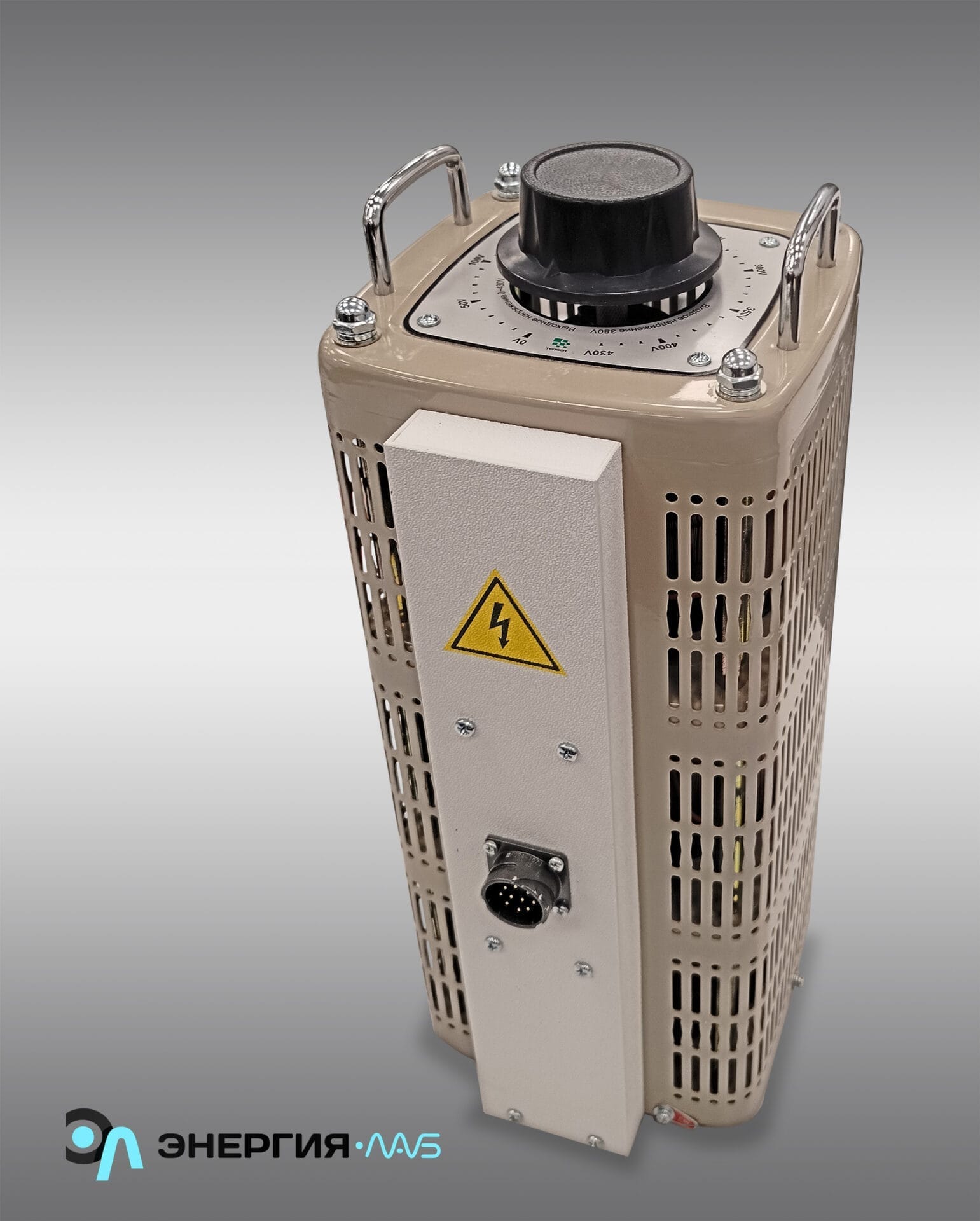

5.13 Модуль «Трехфазный автотрансформатор» – 1 шт.
6. Набор аксессуаров и документов – 1 шт.
6.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
6.2 Паспорт – 1 шт.
6.3 Мультимедийная методика – 1 шт.
6.4 Комплект программного обеспечения – 1 шт.
6.5. Программный комплекс ELAB – 1 шт.
6.6 Комплект документации – 1 шт.
6.6.1 Техническое описание оборудование – 1 шт.
6.6.2 Краткие теоретические сведения – 1 шт.
6.6.3 Руководство по выполнению базовых экспериментов – 1 шт.
Электрические машины

1. Трансформаторы
1.1 Определение коэффициента трансформации двухобмоточного трансформатора.
1.2 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) однофазного трансформатора.
1.3 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) однофазного трансформатора.
1.4 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного трансформатора.
1.5 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного трансформатора.
2. Генераторы постоянного тока
2.1.    Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
2.2.    Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
2.3.    Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.
3. Двигатели постоянного тока
3.1. Пуск в ход двигателя постоянного тока с независимым возбуждением.
3.2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.
3.3. Пуск в ход двигателя постоянного тока с последовательным возбуждением.
3.4. Снятие механической характеристики n=f(M) двигателя постоянного тока с независимым возбуждением.
3.5. Снятие механической характеристики n=f(M) двигателя постоянного тока с параллельным возбуждением.
3.6. Снятие механической характеристики n=f(M) двигателя постоянного тока с последовательным возбуждением.
3.7. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с независимым возбуждением.
3.8. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.
3.9. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с последовательным возбуждением.
3.10. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного  тока с независимым возбуждением.
3.11. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного  тока с параллельным возбуждением.
3.12. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного  тока с последовательным возбуждением.
4. Трехфазные асинхронные двигатели
4.1. Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.2. Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.3.    Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.4.    Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.5.    Снятие механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.6.    Снятие электромеханической характеристики n=f(I) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.7.    Снятие рабочих характеристик I=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2),  M=f(P2) трехфазного асинхронного двигателя с короткозамкнутым ротором.
5. Трехфазный асинхронный генератор
5.1. Исследование основных принципов работы асинхронного генератора.

Комплект лабораторного оборудования «Электромеханика» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Комплект лабораторного оборудования «Электромеханика», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
