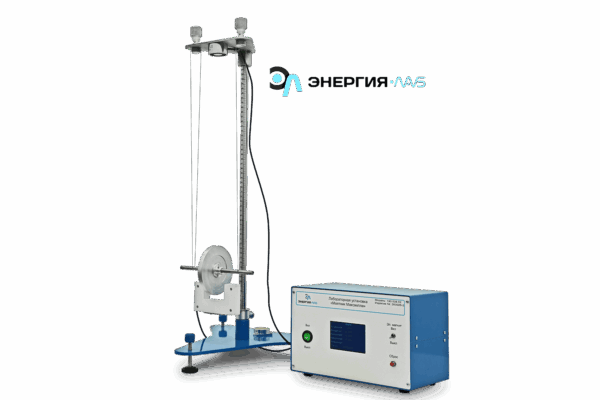

Установка «Маятник Максвелла»

Модель: ЭЛБ-190.038.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебный стенд «Маятник Максвелла» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Потребляемая мощность, В·А

100

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры (без учета измерительного блока), мм

длина (по фронту)

ширина (ортогонально фронту)

высота

400

400

600

Масса, кг

10

Количество человек, которое одновременно и активно может работать на комплекте

2

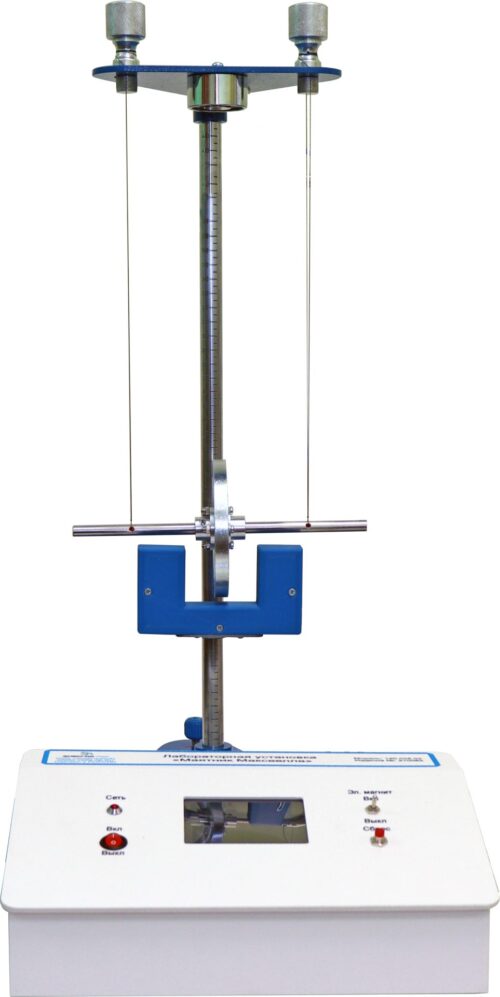

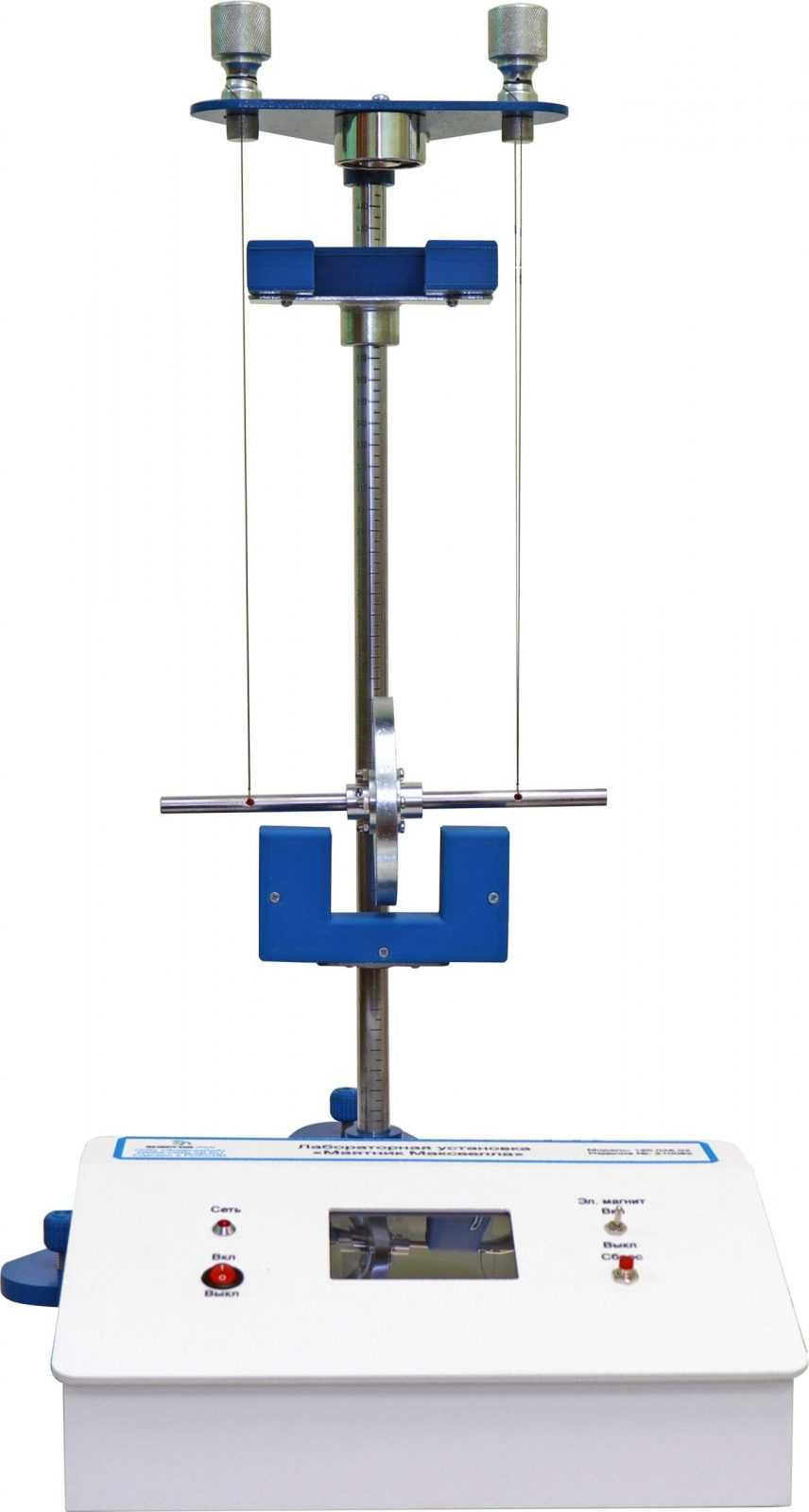

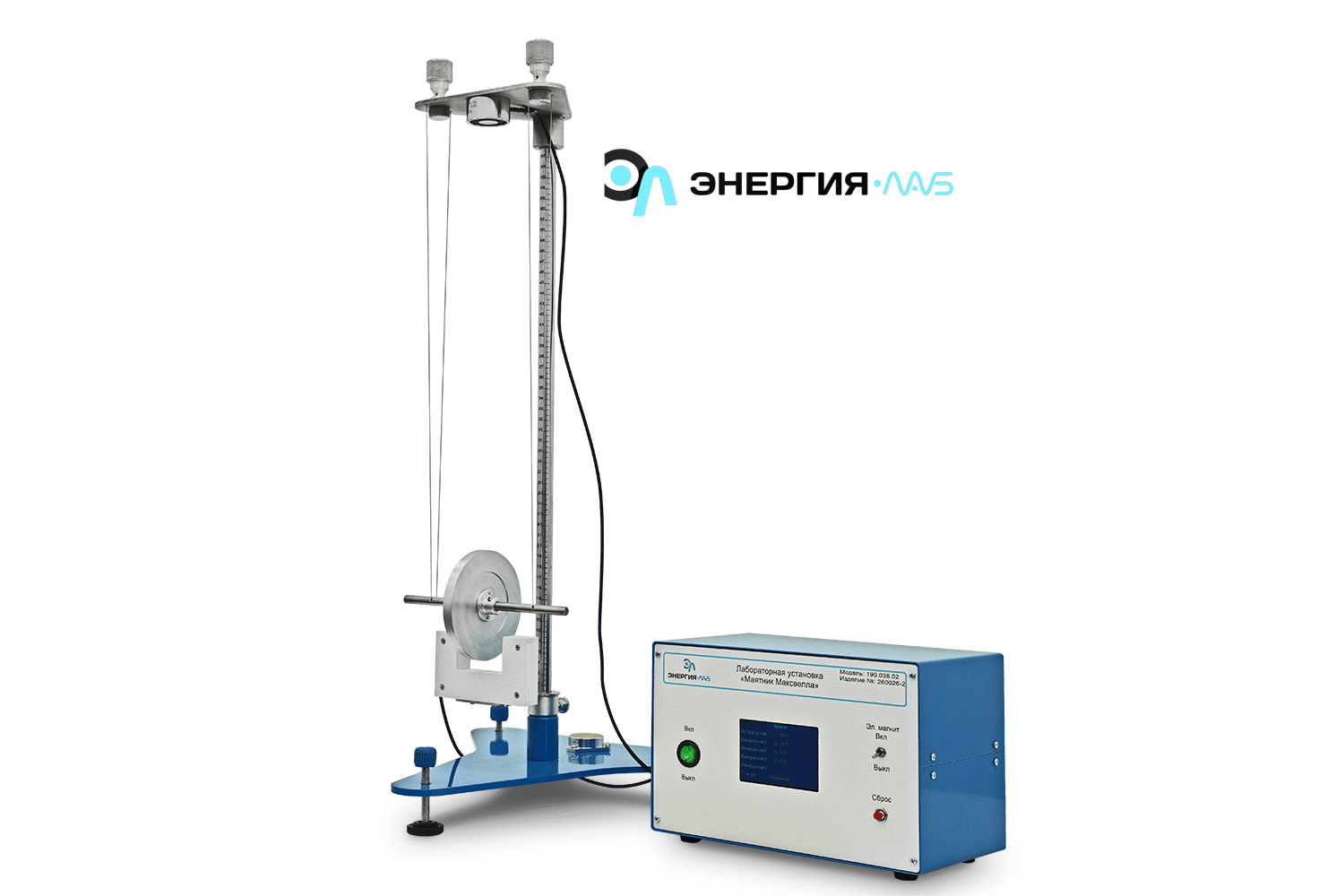

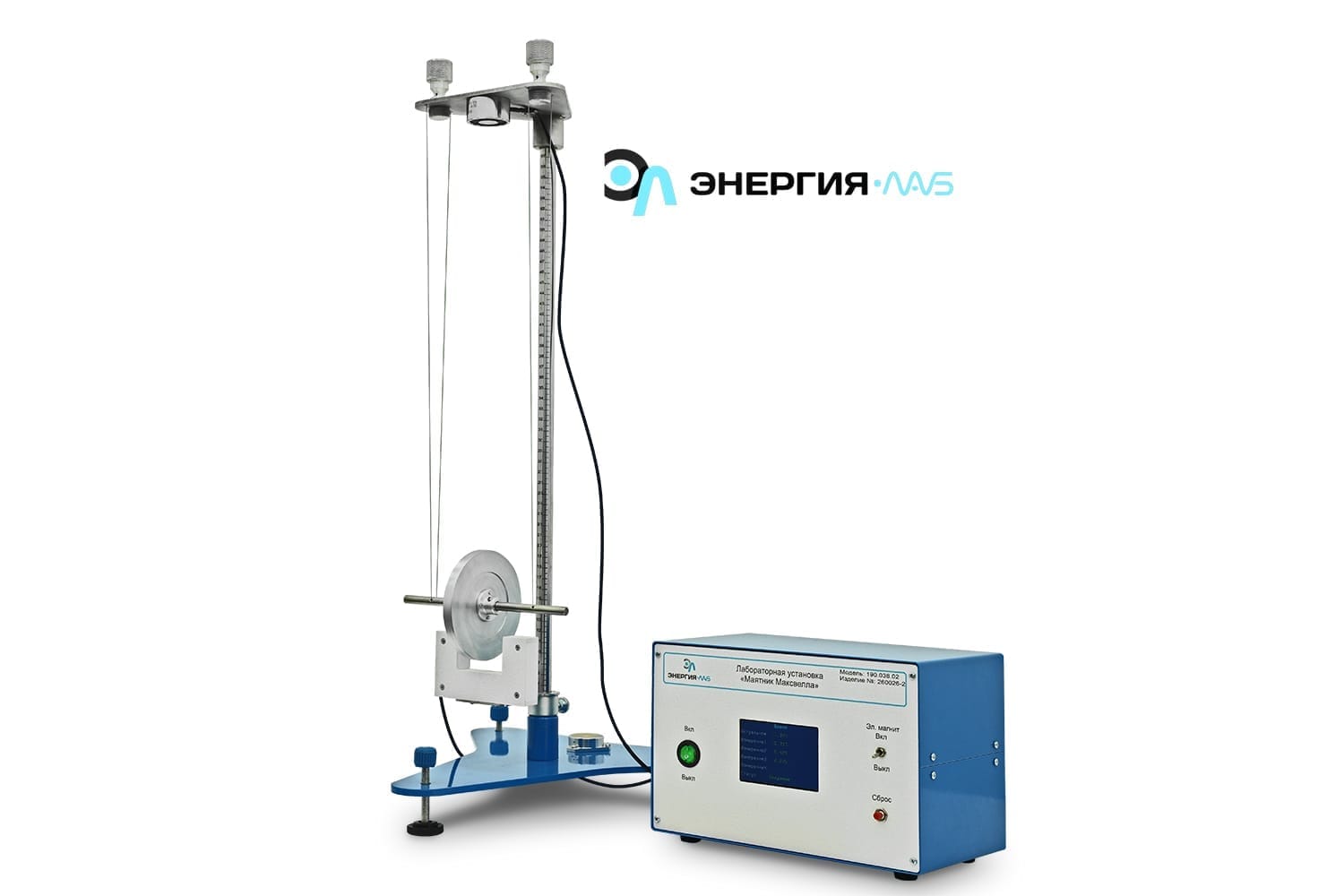

Учебный стенд «Маятник Максвелла» выполнен в настольном исполнении: оборудование располагается на лабораторном столе заказчика.

1. Стойка с маятником - 1 шт.

Назначение

Стойка с маятником предназначена для размещения объекта исследования- маятника Максвелла и дополнительного оборудования.

Технические требования

Стойка с маятником выполнена из стального профиля методом сварки и покрыта порошковой краской светло серого цвета с текстурой «шагрень».

Стойка размещена на регулируемых слабоскользящих опорах. На стойке размещены диффузный оптический датчик и система фиксации маятника в верхнем положении. Маятник подвешен на двух прочных нитях. Маятник выполнен из высококачественной стали с гальваническим покрытием. Ось маятника представляет собой стальной полированный вал диаметром 8мм.

2. Измерительный блок – 1шт.

Назначение

Измерительный блок предназначен для управления системой фиксации маятника, а также для осуществления измерения и отображения данных на дисплее.

Технические требования

Измерительный блок выполнен из АБС пластика белого цвета с тиснением типа «Z01». Толщина пластика 4мм. Лицевая панель расположена под наклоном для обеспечения удобства работы с органами управления и устройствами индикации.

На задней стенке блока размещен разъем для подключения к сети электропитания и держатель плавкого предохранителя, а также разъемы для подключения системы фиксации маятника и датчика.

На лицевой панели расположены:

·                      клавишный выключатель «Вкл.»,

·                      светодиодный индикатор «СЕТЬ»,

·                      органы управления экспериментом,

·                      устройство отображения данных – ЖК дисплей.

Основным элементом измерительного модуля является микропроцессорная система, которая предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели EL-01-05, рассчитанную на установку 5 субмодулей.

Базовая платформа оснащена:

- разъем питания типа SIL156, ±12 В.

- разъем типа IDC-10 для подключения дополнительных кросс-панелей, 2 шт.

- разъем для подключения дополнительного питания SIL156, +5 В.

- разъем для подключения дополнительных устройств по интерфейсы RS485.

- слоты SL-62 для подключения субмодулей.

Основание базовой платформы выполнена из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.

Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 5 субмодулей.

Субмодули представляют собой сменные устройства, которые позволяют:

- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);

- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);

- обрабатывать и передавать измеренные величины;

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.

Субмодуль подключается в слоты SL-62 базовой платформы, с помощью внешних контактов в количестве 62 шт.

Субмодуль выполнен из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.

Субмодули могут быть связаны по интерфейсу RS485 или по интерфейсу I2С.

Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.

Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод, тактовая частота I2С 100 кГц.

3. Сетевой кабель – 1 шт.

Кабель предназначен для подключения к трехпроводной сети электропитания 220В, 50Гц, с нулевым рабочим и защитным проводниками.

4. Паспорт – 1 шт.

Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

5. Мультимедийная методика – 1 шт.

Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

6. Техническое описание оборудование – 1 шт.

Это совмещенный документ, объединяющий руководство по эксплуатации, краткие теоретические сведения и руководство по проведению эксперимента.

Установка «Маятник Максвелла» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Установка «Маятник Максвелла», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
