Универсальный измерительный комплекс с набором сменных панелей «ПРАКТИК» исполнение настольное, компьютерная версия с пятью сменными модулями

Модель: ЭЛБ-180.036.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

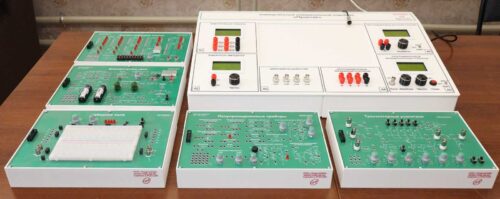

Универсальный измерительный комплекс с набором сменных панелей «ПРАКТИК» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Универсальный измерительный комплекс с набором сменных панелей «ПРАКТИК» выполнен в настольном исполнении: измерительный комплекс располагается на лабораторном столе заказчика.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Универсальный измерительный комплекс выполнен из ABS пластика, толщиной 4 мм, белого цвета (близкий к RAL 9003, тиснение Z01). Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.
Универсальный измерительный комплекс оснащен системой охлаждения.

Потребляемая мощность, В·А

350

Электропитание:

от однофазной сети переменного тока     с рабочим

нулевым и защитным проводниками     напряжением, В

частота, Гц

220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

650

400

120

Масса, кг

50

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Ноутбук – 1 шт.
Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.

2. Универсальный измерительный комплекс «ПРАКТИК» - 1 шт.
Универсальный измерительный комплекс «ПРАКТИК» предназначен для проведения лабораторно-практических работ.

2.1 Модуль «Питание» – 1 шт.
Модуль «Питание» предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда.
Модуль питания оснащен плавким предохранителем, тумблером «Сеть» и светодиодной индикацией.

2.2 Программируемый функциональный генератор – 1 шт.
Программируемый функциональный генератор предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.

2.3 Программируемый трехфазный генератор – 1 шт.
Программируемый трехфазный генератор предназначен для формирования трехфазной синусоиды, регулируемой амплитуды с фиксированной частой.
Технические характеристики

Программирование модуля осуществляется из среды, совместимой с программным комплексом ELAB. Связь между программой и аппаратной частью осуществляется по универсальному протоколу LCPE (LAB Communication Protocol Engineering).

2.4 Программируемый источник питания - 1 шт.
Программируемый источник питания предназначен для формирования постоянного напряжения с плавно регулировкой величины напряжения.

Программирование модуля осуществляется из среды, совместимой с программным комплексом ELAB. Связь между программой и аппаратной частью осуществляется по универсальному протоколу LCPE (LAB Communication Protocol Engineering).

2.5 Измерительные приборы - 1 шт.
Измерительные приборы предназначен для измерения тока и напряжения в цепях переменного и постоянного тока.

Модуль состоит из трех цифровых амперметров и трех цифровых вольтметров.
Отображение измеренных величин осуществляется на графическом ЖК дисплее.

2.6 Цифровой осциллограф – 1 шт.
Цифровой осциллограф предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

2.7 Модуль «Измеритель импеданса» - 1 шт.
Модуль «Измеритель импеданса» предназначен для измерения комплексного сопротивления, осуществления измерения модуля, аргумента, расчет эквивалентного сопротивления емкости и индуктивности.

Грубое и точное задание частоты измерения.
Наличие графического ЖК дисплея для цифровой индикации измеряемых величин.

2.8 Микропроцессорная система – 1 шт.
Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели EL-01-05, рассчитанную на установку 5 субмодулей.
Базовая платформа оснащена:
- разъем питания типа SIL156, ±12 В.
- разъем типа IDC-10 для подключения дополнительных кросс-панелей, 2 шт.
- разъем для подключения дополнительного питания SIL156, +5 В.
- разъем для подключения дополнительных устройств по интерфейсы RS485.
- слоты SL-62 для подключения субмодулей.

Основание базовой платформы выполнена из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 5 субмодулей.

Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы, с помощью внешних контактов в количестве 62 шт.
Субмодуль выполнен из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.
Субмодули могут быть связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод, тактовая частота I2С 100 кГц.

2.9 Модуль ввода-вывода – 1 шт.
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.

3. Комплект сменных модулей

3.1 Модуль «Электрические цепи» - 1 шт.
Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока, электрические цепи трехфазного переменного тока, электрические цепи несинусоидального напряжения, нелинейные электрические цепи, магнитные цепи.

Основание модуля выполнено из материала FR-4 зеленого цвета, надписи и схемы нанесены методом шелкографии. Питание модуля осуществляется через разъем IDC-20.
Модуль «Электрические цепи» содержит необходимые объекты исследований:
- резисторы постоянные,
- конденсаторы,
- катушки индуктивности,
- источники ЭДС,
- варистор,
- фоторезистор,
- резистор переменный,
- однофазные трансформаторы,
- терморезисторы,
а также функциональные узлы:
- параллельный контур,
- последовательный контур,
- эквиваленты активной трехфазных нагрузок, включенных по семе «звезда»,
- эквиваленты активной трехфазных нагрузок, включенных по семе «треугольник»,
- наборное поле.
Дополнительное оборудование:
- нагреватель,
- кнопки управления нагревателем,
- трехразрядный семисегментный индикатор.
- движковый переключатель.
Для реализации схем электрических соединений, подключения источников питания и измерительных устройств, модуль содержит контактные гнезда.
Количество    153

3.2 Модуль «Закон полного тока, измерение намагничивающих сил, определение электромагнитной силы» - 1 шт.

3.3 Модуль «Моделирование плоскопараллельного поля двух несоосных цилиндров, проводящий цилиндр в однородном поле» - 1 шт.

3.4 Модуль «Моделирование электрического поля двухпроводной линии и определение емкости с учетом влияния земли» - 1 шт.

3.5 Модуль для исследования характеристик диэлектриков - 1 шт.
Модуль для исследования диэлектриков предназначен для экспериментального определения диэлектрической проницаемости и тангенса угла диэлектрических потерь различных образцов изоляционных материалов из набора образцов диэлектриков.

4. Набор аксессуаров и документов

4.1 Набор миниблоков «Электротехнические материалы» - 1 шт.
Набор миниблоков «Электротехнические материалы» предназначен для проведения экспериментов.

4.2 Набор образцов диэлектриков – 1 шт.
Набор образцов диэлектриков предназначен для экспериментального определения диэлектрической проницаемости различных диэлектрических материалов.

4.3 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов, необходимых для выполнения базовых экспериментов.

4.4 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

4.5 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

4.6 Комплект программного обеспечения – 1 шт.
Комплект программного обеспечения предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Кроме того, комплект программного обеспечения обеспечивает возможность моделировать и анализировать схемы электронных устройств.

Установка комплекта программного обеспечения осуществляется с электронного носителя (CD, DVD диски, USB накопители). Процесс установки сопровождается инструкциями мастера установки на русском языке.

4.6.1 Программный комплекс ELAB – 1 шт.
Программный комплекс имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией.

Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

Программный комплекс ELAB при каждом запуске автоматически определяет активный COM порт подключения оборудования, при этом номер порта автоматически подсвечивается в сплывающем окне.

Корректный запуск программного обеспечения ELAB производится только при наличии соединения ноутбука с аппаратной частью лабораторного оборудования (USB соединение), а также при включенном питании лабораторного стенда.

Программный комплекс ELAB является универсальным для различных направлений науки и техники: электротехника, электроника, электрические машины, электропривод, автоматика, гидравлика, пневматика и др. После запуска программы производится распознание подключенного устройства и конфигурирование окна программы под конкретное устройство.

В левой части основного окна программы ELAB появляется список доступных модулей управления и индикации, внешний вид и количество которых зависит от подключенного лабораторного оборудования, а также располагаются дополнительные кнопки помощи, теоретических сведений, запуск стороннего программного обеспечения. Кроме того, программа ELAB имеет в своем арсенале средства для самодиагностики подключенных установок, выявления неисправных зон и датчиков.

Доступные модули управления выполнены в едином стиле. Инструменты программы позволяют в реальном времени управлять аппаратной частью стенда: источниками питания, функциональными генераторами сигналов, преобразователями частоты, тиристорными регуляторами и др.
Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно как с помощью клавиатуры, так и манипулятором «мышь», а так же с помощью виртуальной клавиатуры для планшетных устройств.

Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления. Для этого пользователь составляет программный код на внутреннем понятном макро языке.

Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, некоторые индикаторы выполнены в привычном для пользователя аналоговом варианте (например, стрелочные вольтметры, амперметры, энкодеры).

Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводить в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивать возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимировать полученную графическую зависимость и др.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном и текстовом форматах.

4.6.2 Программное обеспечение для работы с осциллографом – 1 шт.
Программное обеспечение для работы с осциллографом позволяет осуществлять регистрацию исследуемых величин на экране ноутбука.

4.7 Комплект технической документации – 1 шт.

4.7.1 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

4.7.2 Руководство по выполнению базовых экспериментов - 1 шт.
Электрические цепи

1. Электрические цепи постоянного тока
1.1.   Параметры электрической цепи постоянных напряжения и тока
1.2.   Закон Ома.
1.3.   Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4.   Эквивалентный источник напряжения (ЭДС).
1.5.   Последовательное соединение источников напряжения (ЭДС).
1.6.   Параллельное соединение источников напряжения (ЭДС).
1.7.   Электрическая мощность и работа.
1.8.   Коэффициент полезного действия электрической цепи.
1.9.    Согласование источника и нагрузки по напряжению, току и мощности.
1.10.    Процессы при заряде и разряде конденсатора.
1.11.    Процессы при включении под напряжение и коротком замыкании катушки индуктивности.

2. Электрические цепи однофазного синусоидального тока
2.1.   Параметры синусоидальных напряжения и тока.
2.2.   Активная мощность цепи синусоидального тока.
2.3.   Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4.   Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5.   Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики  параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6.   Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.

3. Электрические цепи трехфазного синусоидального тока
3.1.   Трехфазные цепи синусоидального тока.
3.2. Напряжения и токи в трехфазной цепи.
3.3. Трехфазная нагрузка, соединенная по схеме «звезда».
3.4. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.6.  Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».

4. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.

5. Переходные процессы в линейных электрических цепях.
5.1. Переходные процессы в цепи с конденсатором и резисторами.
5.2. Переходные процессы в цепи с катушкой индуктивности.
5.3. Переходные процессы в колебательном контуре.

Электромагнитное поле
1 Экспериментальная проверка закона полного тока. Измерение намагничивающих сил.
2 Определение электромагнитной силы.
3 Моделирование плоскопараллельного электрического поля двух несоосных цилиндров.
4 Моделирование электрического поля двухпроводной линии и определение емкости с учетом влияния земли.
5 Проводящий цилиндр в однородном электрическом поле.

Электротехнические материалы

1. Проводниковые материалы
1.1 Определение температурного коэффициента электрического сопротивления проводников.
1.2 Измерение электрического сопротивления и определение удельного электрического сопротивления проводников.

2. Изоляционные материалы
2.1 Определение диэлектрической проницаемости и тангенса угла диэлектрических потерь изоляционных материалов.
2.2 Снятие поляризационной характеристики диэлектрика при различных температурах.

3. Ферромагнитные материалы
3.1 Снятие петли гистерезиса ферромагнитного материала и построение основной кривой намагничивания.
3.2 Снятие петли гистерезиса ферромагнитного материала и определение точки Кюри.
3.3 Снятие начальной кривой намагничивания ферромагнитного материала и определение магнитной проницаемости

Универсальный измерительный комплекс с набором сменных панелей «ПРАКТИК» исполнение настольное, компьютерная версия с пятью сменными модулями производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Универсальный измерительный комплекс с набором сменных панелей «ПРАКТИК» исполнение настольное, компьютерная версия с пятью сменными модулями, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
Поделиться в соцсетях
Отправить запрос
