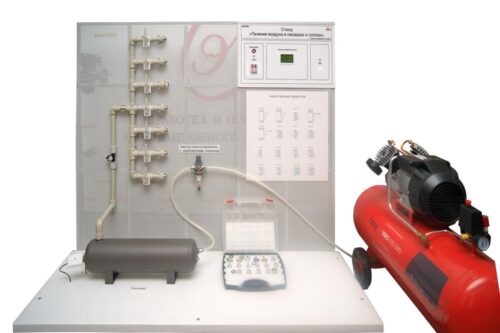

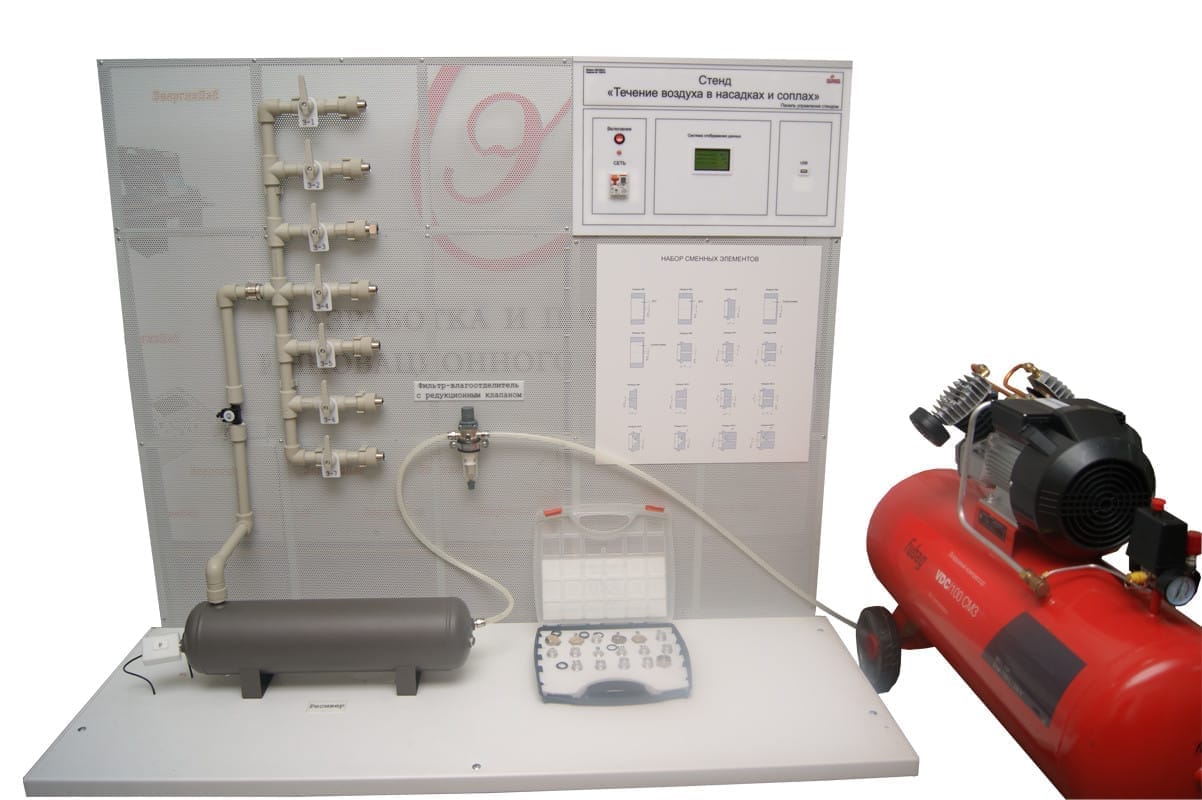

Учебный стенд «Течение воздуха в насадках и соплах»

Учебный стенд «Течение воздуха в насадках и соплах»
Модель: ЭЛБ-003.005.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебный стенд предназначен для проведения учебных лабораторных работ группой до 3-х человек и прочих учебно-исследовательских работ.

Учебный стенд позволяет выполнять 8 лабораторных работ по основам газовой динамики: определению коэффициентов расхода при истечении воздуха из отверстий и насадок.

Методическое обеспечение содержит описание работы учебного лабораторного стенда с соответствующим графическим материалом.

Методические материалы обеспечивают ясное представление о последовательности выполнения учебных лабораторных работ, содержат четко сформулированные требования по порядку проведения измерений, варианты заполняемых таблиц для лабораторных работ, выполняемых вручную.

Программное обеспечение для выполнения лабораторных работ позволяет изучать способы автоматизированного анализа данных экспериментов. Программа обработки данных имеет интерфейс на русском языке.
Диапазон измеряемых расходов воздуха 20…200 л/мин;
Давление в ресивере истечения 0,2 МПа;
Диапазон регулирования давления в ресивере: от   0,03 МПа до 0,2 МПа
Данные с датчика давления, расходомера и датчика температуры поступают на плату АЦП.
Напряжение электропитания, 220 В
Частота питающего напряжения, 50 Гц.
Масса, до 150 кг.

Наименование

Количество, шт.

1

Учебный лабораторный стенд «Течение в насадках и соплах»

1 шт.

2

Ноутбук

         1 шт.

3

Манипулятор типа "мышь"

1 шт.

4

Воздушный компрессор

1 шт.

5

Инструкция по эксплуатации воздушного компрессора

1 шт.

6

Комплект соединительных кабелей и проводов

1 шт.

7

Руководство по эксплуатации учебного стенда

1 шт.

8

Методические указания по проведению лабораторных и исследовательских работ

1 шт.

9

Диск с мультимедийной методикой

1 шт.

10

Диск с программным обеспечением

1 шт.

1.Перечень лабораторных работ:
1.1. Истечение воздуха из ресивера через отверстие с острой кромкой: докритический, критический режим течения
1.2.Определение расхода через отверстие или насадок и коэффициента расхода для следующих устройств:
1.2.1. отверстие с острой кромкой
1.2.2. отверстие со скругленной кромкой
1.2.3. внутренний цилиндрический насадок
1.2.4. внешний цилиндрический насадок
1.2.5. коноидальный насадок
1.2.6. конический сходящийся насадок
1.2.7. конический расходящийся насадок

Учебный стенд «Течение воздуха в насадках и соплах» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный стенд «Течение воздуха в насадках и соплах», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
