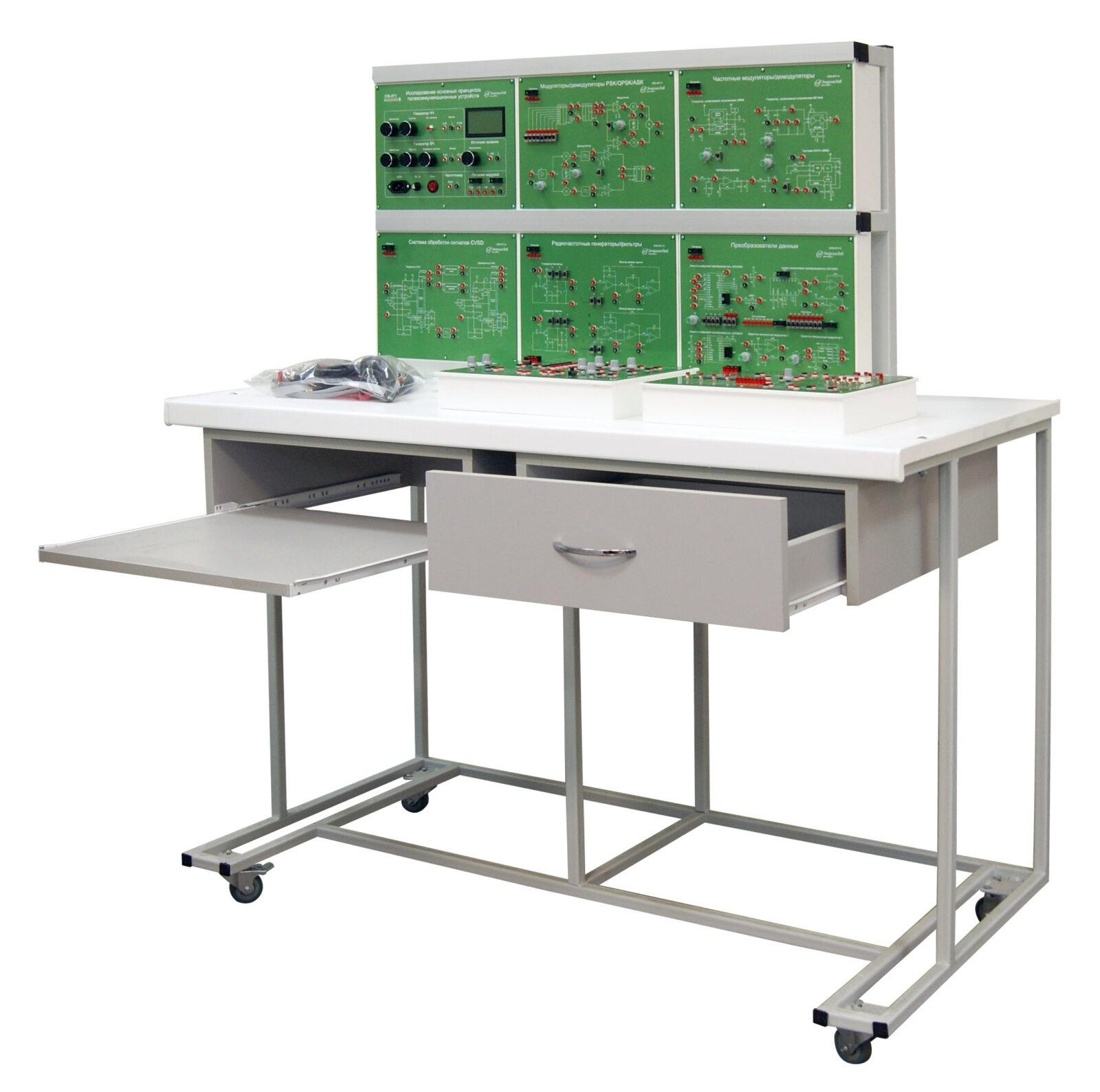

Учебный стенд «Современные системы связи»

Модель: ЭЛБ-170.021.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовое, ручная версия

Назначение:

Учебный стенд «Современные системы связи. Исследование основных принципов телекоммуникационных устройств» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Потребляемая мощность, В·А 100
Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц


220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота


1200

600

1600

Масса, кг 30
Количество человек, которое одновременно и активно может работать на комплекте 2

Наименование

Количество, шт.

1

Лабораторный стол

1

2

Главный модуль ЭЛБ-ИТУ «Исследование основных принципов телекоммуникационных устройств»

1

3

Модуль ЭЛБ-ИТУ-2 «Модуляторы/демодуляторы АМ/DSB-SC/SSB»

1

4

Модуль ЭЛБ-ИТУ-3 «Радиочастотные генераторы/фильтры»

1

5

Модуль ЭЛБ-ИТУ-4 «Частотные модуляторы/демодуляторы»

1

6

Модуль ЭЛБ-ИТУ-5 Преобразователи данных

1

7

Модуль ЭЛБ-ИТУ-6 «Синтезаторы частоты»

1

8

Модуль ЭЛБ-ИТУ-7 «Модуляторы/демодуляторы PSK/QPSK/ASK»

1

9

Модуль ЭЛБ-ИТУ-8 «Система обработки сигналов CVSD»

1

11

Комплект соединительных проводов

1

12

Диск с методическими указаниями

1

13

Диск с мультимедийной методикой

1

14

Сертификат ИСО

1

1. Радиочастотные генераторы
1.1    Генератор Колпитца
1.2    Генератор Хартли
2.    Фильтры второго порядка
2.1    Фильтр низких частот второго порядка
2.2    Фильтр высоких частот второго порядка
3.    Модуляторы сигналов АМ (с амплитудной модуляцией)
3.1    Модулятор АМ сигналов
4.    Демодуляторы сигналов АМ (с амплитудной модуляцией)
4.1    Диодный детектор
4.2    Детектор произведения
5.    Модуляторы сигналов DSB-SC (с двумя боковыми полосами и подавленной несущей) и SSB (с одной боковой полосой)
5.1    Модулятор сигналов DSB-SC
5.2    Модулятор сигналов SSB
6.    Демодуляторы сигналов DSB-SC (с двумя боковыми полосами и подавленной несущей) и SSB (с одной боковой полосой)
6.1    Детектор произведения сигналов DSB-SC
6.2    Детектор произведения сигналов SSB
7.    Частотные (FM) модуляторы
7.1    Измерение характеристик MC1648
7.2    Частотный модулятор MC1648
7.3    Измерение характеристик LM566
7.4    Частотный модулятор LM566
8.    Частотные (FM) демодуляторы
8.1    Измерения характеристик LM565 с фазовой автоподстройкой частоты (ФАПЧ)
8.2    Измерения характеристик LM565 с переменной частотой (V-F)
8.3    Частотный демодулятор с ФАПЧ
8.4    FM/AM частотный демодулятор
9.    Аналого-цифровой преобразователь (АЦП)
9.1    Преобразователь ADC0804
9.2    Преобразователь ADC0809
10.    Цифро-аналоговый преобразователь (ЦАП)
10.1    DAC0800 с однополярным выходным напряжением
10.2    DAC0800 с двухполярным выходным напряжением
11.    Модуляторы сигналов с широтно-импульсной модуляцией (ШИМ)
11.1    Широтно-импульсный модулятор с использованием A741
11.2    Широтно-импульсный модулятор с использованием LM555
12.    Демодуляторы сигналов с широтно-импульсной модуляцией (ШИМ)
12.1    Широтно-импульсный демодулятор
13.    Модуляторы сигналов FSK (с частотной манипуляцией)
13.1    Модулятор сигналов FSK
14.    Демодуляторы сигналов FSK (с частотной манипуляцией)
14.1    Демодулятор сигналов FSK
15.    Синтезатор частоты
15.1    Типовой синтезатор частоты
15.2    Синтезатор частоты с предварительным делителем частоты
15.3    Синтезатор частоты с преобразователем частоты
16.    Система обработки сигналов CVSD (с дельта-модуляцией с переменной крутизной)
16.1    Модулятор сигналов СVSD
16.2    Демодулятор сигналов CVSD
16.3    Фильтр низких частот
16.4    Система CVSD с переменной тактовой частотой
17.    Манчестерская система обработки сигналов CVSD (с дельта-модуляцией с переменной крутизной)
17.1    Манчестерский кодер
17.2    Манчестерский декодер
17.3    Манчестерская система CVSD
18.    Система обработки сигналов с амплитудной манипуляцией (ASK)
18.1    Модулятор сигналов ASK
18.2    Некогерентный демодулятор сигналов ASK
18.3    Манчестерская система CVSD
18.4    Когерентный демодулятор ASK
19.    Система обработки сигналов PSK/QPSK (с фазовой манипуляцией/ квадратурной фазовой манипуляцией)
19.1    Измерение и настройка
19.2    Модулятор сигналов PSK/QPSK
19.3    Демодулятор сигналов PSK/QPSK

Учебный стенд «Современные системы связи» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный стенд «Современные системы связи», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
