Учебный лабораторный стенд "Изучение простых механизмов"

Модель: ЭЛБ-161.032.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

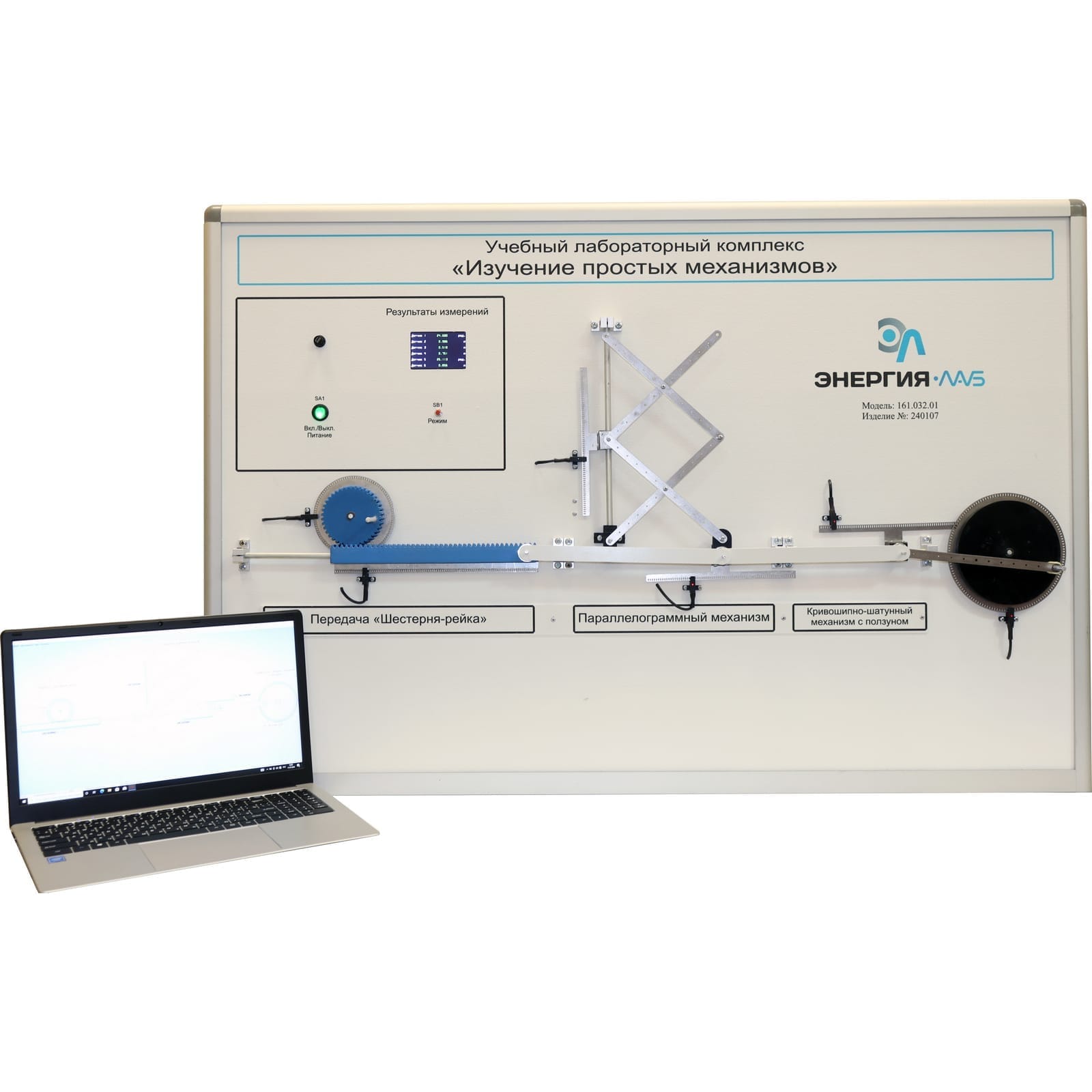

Учебный лабораторный комплекс "Изучение простых механизмов" предназначен для изучения простых механизмов. В комплексе изучаются 3 примера механизмов: передача «Шестерня – рейка», параллелограммный механизм и кривошипно-шатунный механизм с ползуном.

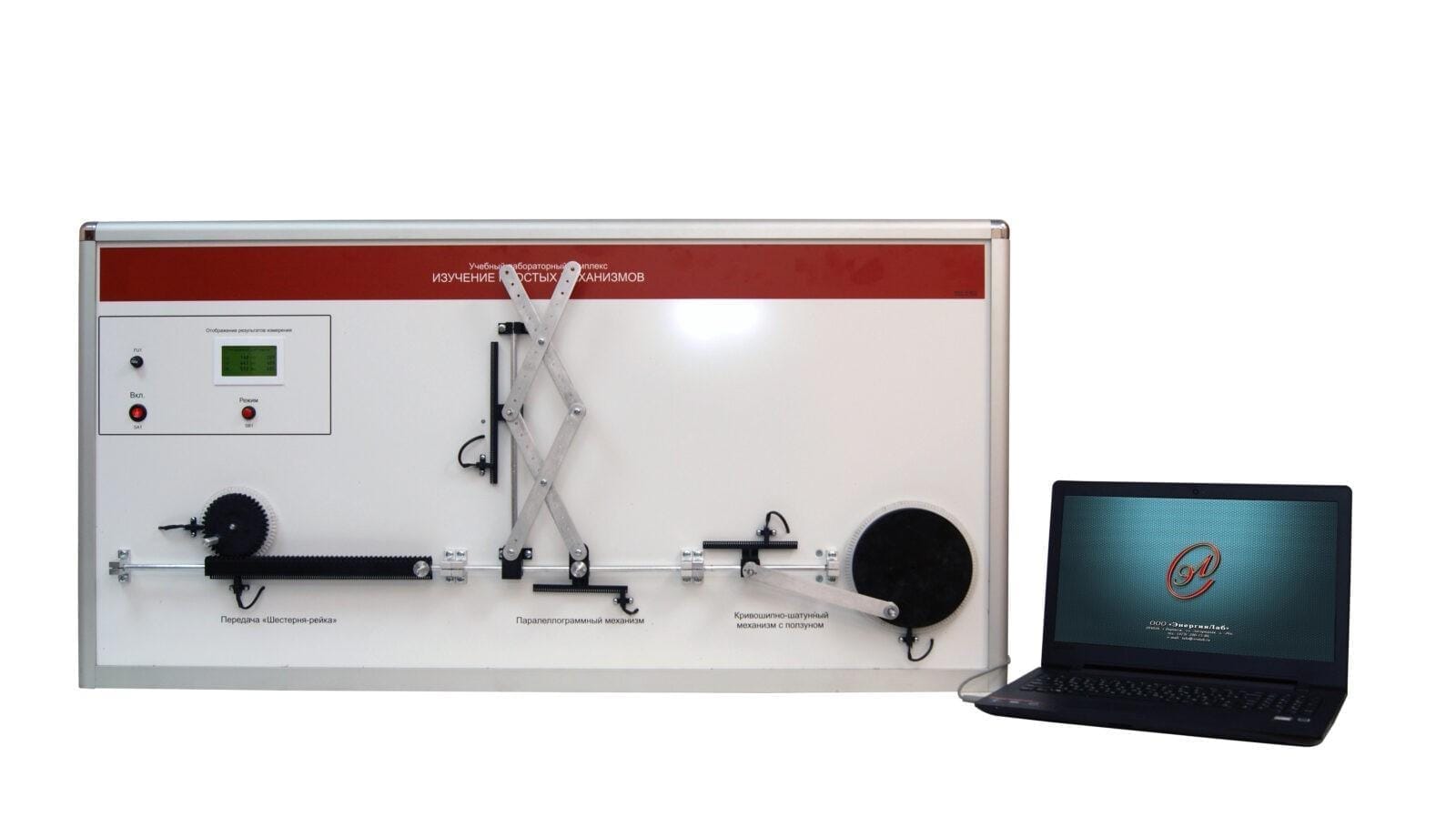

Комплекс состоит из   моноблока, на лицевой панели которого представлены 3 механизма; имеется панель управления питанием с дисплеем, на котором отображаются результаты измерений.  На боковой панели расположен разъем USB для подключения к ноутбуку.

Ноутбук поставляется вместе с установкой и имеет предустановленное программное обеспечение ELAB. На экране программы показаны 3 механизма с расположенными на них датчиками, которые показывают напряжение входного и выходного звена этих механизмов. В общей сложности установлено 6 датчиков.  Все они пронумерованы, возле каждого из них расположено табло, где появляются значения.

Датчики выводят сигнал в дискретной форме в виде импульса. Эта же информация дублируется на дисплее в панели управления.  Также в программе можно вывести таблицу зависимостей по оси x и y, что позволяет визуализировать показания датчиков.


Масса, 30 кг

Наименование

Количество, шт.

1

Моноблок, с размещенными механизмами

1

2

Диск с программным обеспечением

1

3

Диск с методическим обеспечением

1

4

Диск с мультимедийной методикой

1

5

Ноутбук

1

6

Мышь

1

7

Комплект соединительных проводов

1

8

Комплект аксессуаров

1

Учебный стенд позволяет изучить:
Зубчатая передача.
Параллелограммный механизм.
Кривошипно-шатунный механизм.
Кинематический анализ плоского механизма.
Определение сил, действующих на звенья механизма.
Кинетостатический метод силового анализа.
Необходимые теоретические сведения

Для изучения строения механизма используется его структурная схема. Часто эту схему механизма совмещают с его кинематической схемой. Так как основными структурными составляющими механизма являются звенья и образуемые ими кинематические пары, то под структурным анализом понимается анализ самих звеньев, характер их соединения в кинематические пары, возможность проворачиваемости, анализ углов давления. Поэтому в работе даются определения механизма, звеньев, кинематических пар. В связи с выбором способа исследования механизма рассматривается вопрос о его классификации. Приводится классификация, предложенная Л.В.Ассуром. При выполнении лабораторной работы используются модели плоских рычажных механизмов, имеющихся на кафедре.

Механизм - это система взаимосвязанных твердых тел с определенными относительными движениями. В теории механизмов упомянутые твердые тела называют звеньями.

Звено - это то, что движется в механизме как одно целое. Оно может состоять из одной детали, но может включать в себя и несколько деталей, жестко связанных между собой.

Основные звенья механизма - это кривошип, ползун, коромысло, шатун, кулиса, камень. Указанные подвижные звенья монтируются на неподвижной стойке.
Кинематическая пара - это подвижное соединение двух звеньев. Кинематические пары классифицируются по ряду признаков - характеру соприкосновения звеньев, виду их относительного движения, относительной подвижности звеньев, по расположению траекторий движения точек звеньев в пространстве.

Для исследования механизма (кинематического, силового) строится его кинематическая схема. Для конкретного механизма - в стандартном машиностроительном масштабе. Элементами кинематической схемы являются звенья: входное, выходное, промежуточные, а также обобщенная координата. Число обобщенных координат и, следовательно, входных звеньев, равно подвижности механизма относительно стойки –W3.

Учебный лабораторный стенд "Изучение простых механизмов" производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный стенд "Изучение простых механизмов", произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
