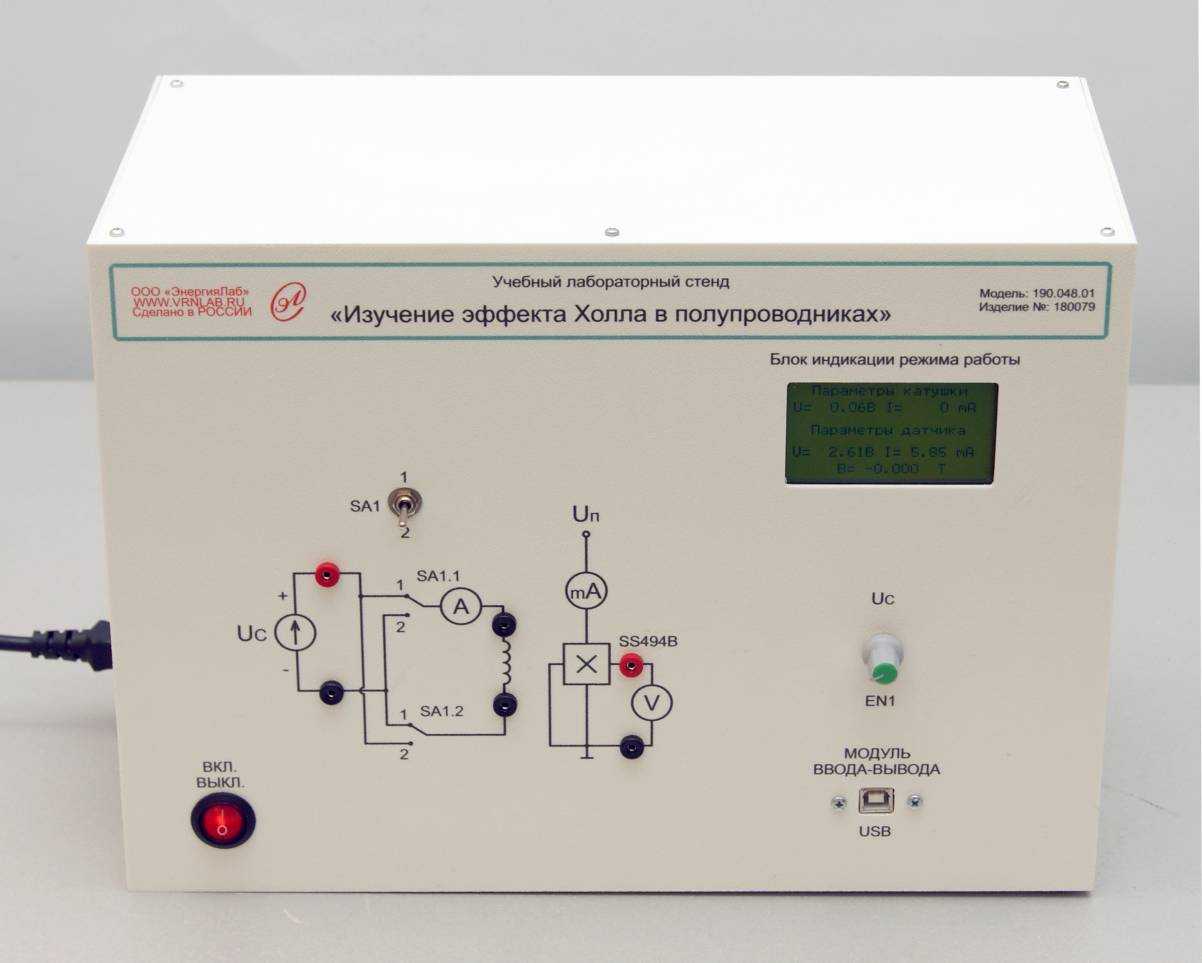

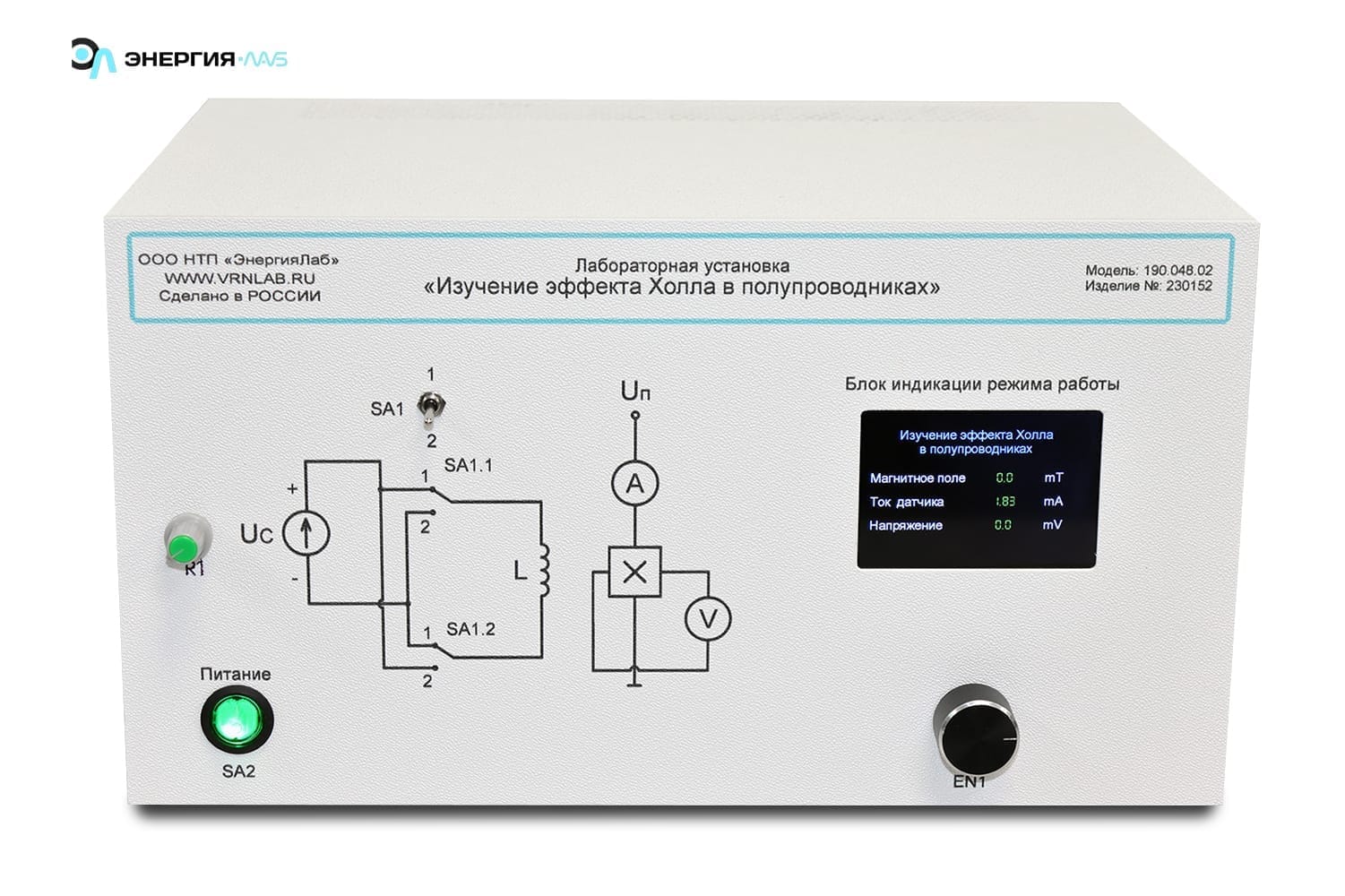

Учебный лабораторный стенд «Изучение эффекта Холла в полупроводниках»

Учебный лабораторный стенд «Изучение эффекта Холла в полупроводниках»
Модель: ЭЛБ-190.048.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Лабораторная установка формирует одно рабочее место и обеспечивает проведение эксперимента по теме «Изучение эффекта Холла в полупроводниках» учебного лабораторного практикума.
Лабораторный модуль предназначен для изучения теоретических основ и экспериментального наблюдения эффекта Холла в полупроводниковых образцах. Лабораторный комплекс используется для постановки лабораторных работ и проведения практических и демонстрационных занятий по курсу «Квантовая (Атомная) физика», «Электричество и Магнетизм».

Лабораторная установка является учебной моделью прибора, предназначенного для воспроизведения серии измерений (эксперимента) по исследованию эффекта Холла в полупроводниках. Основным элементом учебной установки является микропроцессор, в базе данных которого хранятся сведения обо всех измерениях и параметрах эксперимента, а также необходимые команды управления для связи с периферийными устройствами (LCD ЖК Индикатором, датчиками, кнопками и ручками управления и т. д.) Лабораторный модуль представляет собой законченный блок, в качестве исследуемого образца  используется полупроводниковый датчик Холла, помещенный в однородное магнитное поле, создаваемое в зазоре электромагнита, длинного соленоида.

Установка выполнена в виде законченного блока, не требующего вмешательства пользователей в процессе эксплуатации. Учебная установка конструктивно состоит из нескольких блоков, объединённых в единый модуль:
- объекта исследования: полупроводниковый датчик Холла SS494B;
- блока индикации режима работы, ЖК-дисплей.
- блока ввода-вывода для обмена с микроконтроллером цифровыми сигналами.
- стабилизированного источника питания для формирования и подачи необходимого напряжения на все элементы схем. Стабилизатор 7805, Номинальный выходной ток 1.5 А; Максимальное входное напряжение 40 В; Выходное напряжение 5 В;

Соединения выполнены навесным монтажом проводом МГТФ.

Прибор работает под управлением оригинальной однокристальной встроенной операционной системы микроЭВМ, предназначенной управления установкой и контроля параметров эксперимента.
Тип встроенной ОС: 8/32 бит, режим: символьно-графический,

Учебная установка комплектуется полным методическим руководством, включающим теоретическую часть и экспериментальную часть (порядок выполнения), диском с программным обеспечением, включающим методические материалы по выполнению лабораторной работы в электронном виде, необходимыми соединительными проводами. Установка выполнена в климатическом исполнении УХЛ, категория 4.2 ГОСТ 15150-69.
Габаритные размеры блока, мм     350х250х190
Напряжение питания     220 Вольт
Мощность     50 Ватт
Масса     6 кг
Гарантийное обслуживание    12 месяцев

Учебный лабораторный стенд «Изучение эффекта Холла в полупроводниках» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный стенд «Изучение эффекта Холла в полупроводниках», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
