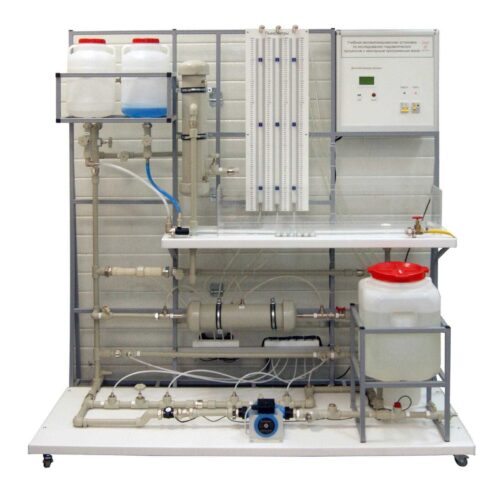

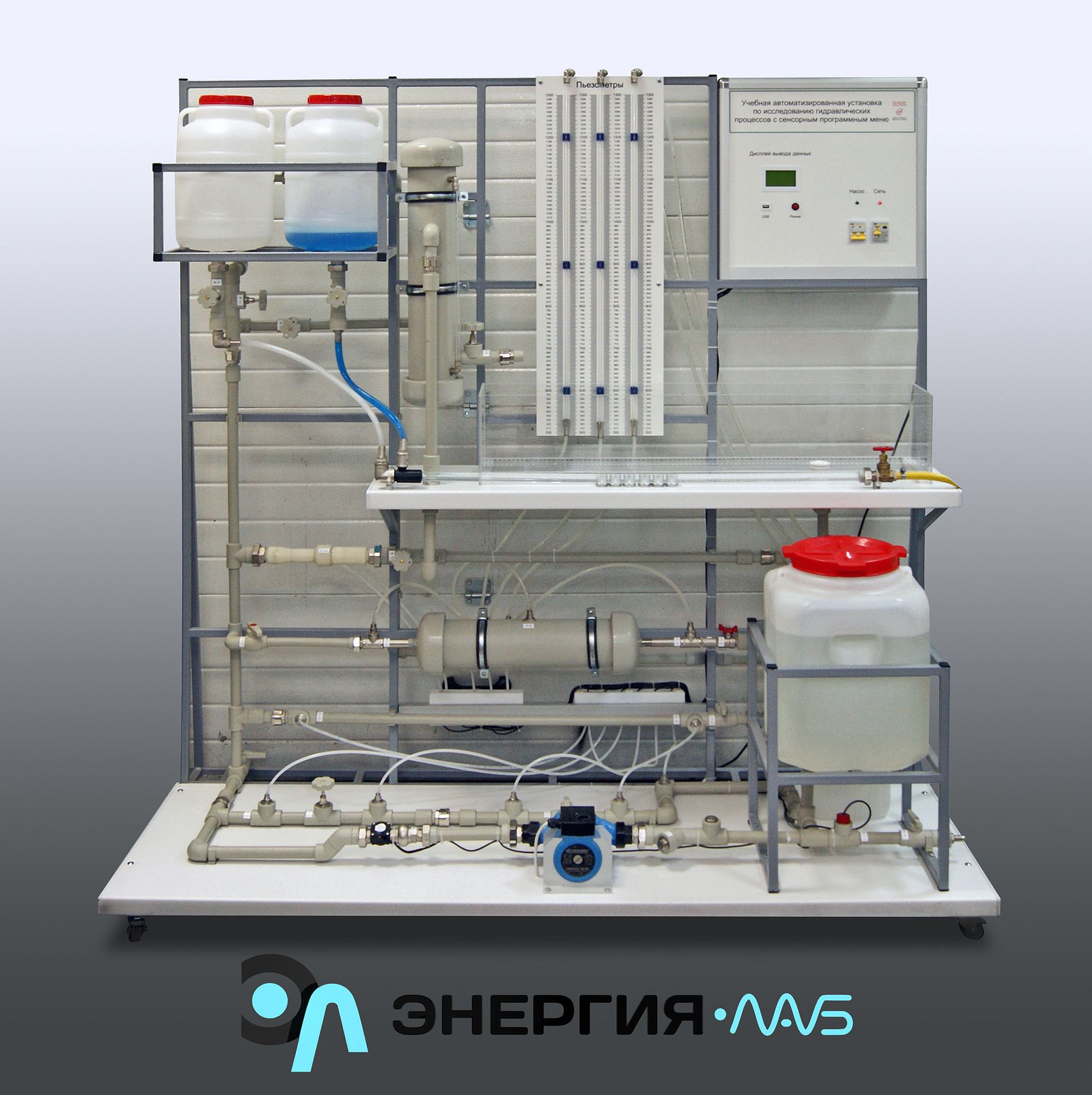

Учебный лабораторный стенд «Исследование гидравлических процессов»

Модель: ЭЛБ-030.007.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебно-автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню предназначена для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе среднего и высшего профессионального образования.

Учебный стенд представляет собой рамное основание, выполненное из окрашенного металлического профиля краской по ГОСТ 9.410-88. Основание имеет поворотные колесные опоры с тормозами.
На рамном основании монтируется гидравлическая система, в состав которой входят следующие элементы:
• Участок для изучения и наглядной демонстрации ламинарного и турбулентного течения жидкости с баком по ГОСТ 10667-90 с нанесением надписей с помощью лазерной гравировки, внутреннего модуля с двумя емкостями для красителя и дозированного поступления в основной канал, и прозрачной трубы.
• Расходомер Вентури из полиамида по ГОСТ 10589-87. На расходомере установлены быстросъемные соединения для подключения датчиков давления.
• Участок для изучения закона Бернулли - трубопровод с чередующимися участками с разными диаметрами. Диаметры участков: 20, 100, 20 мм. На данном участке выполнено шесть быстросъемных соединений – три для подключения датчиков давления и три для подключения пьезометрических трубок со шкалой.
• Участок для определения коэффициентов местных и путевых потерь из полипропиленовой трубы и фитингов диаметром 25 мм.
• Модуль для исследования истечения жидкости из трубопровода через отверстия и насадки включает в себя трубопровод из полипропиленовой трубы с тремя отверстиями, три насадки и емкость из акрила по ГОСТ 10667-90.
• Система полипропиленовых трубопроводов подачи жидкости для исследуемых участков из трубы диаметром 25 мм.
• Датчики расхода жидкости. Требования не предъявляются (например, датчик Холла) - 2 шт.
• Датчики давления. Датчик давления на базе чувствительного элемента. Корпус датчика не подвержен коррозии и подключается к пневмогидравлической системе путем резьбового соединения. Электрическое подключение с помощью кабеля. Количество жил в кабеле 4 шт.
• Насос циркуляционный по ГОСТ IEC 60335-2-51-2012.
• Бак полипропиленовый 40 литров.
• Обратный клапан.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.

Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и температуры, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.

Подключение учебного стенда к ноутбуку производится с помощью интерфейса USB.

Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
• Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220 В, 50 Гц.
• Наибольшая потребляемая мощность:500 Вт.
• Габаритные размеры: (ДхШхВ) 1800х800х1800 мм.
• Масса (без воды): 100 кг.
• Учебный лабораторный стенд «Исследование гидравлических процессов» в сборе.
• Ноутбук.
• Руководство по эксплуатации.
• Диск с учебным видеороликом.
• Диск с методическими материалами.
• Диск с программным обеспечением.
• Гарантийный талон.
• Паспорт.
• Упаковка.
1. Изучение закона Бернулли.
2. Тарирование расходомерных устройств на примере расходомера Вентури.
3. Определение коэффициентов местных и путевых потерь напора.
4. Режимы движения жидкости.
5. Исследование истечения жидкости из трубопровода через отверстия и насадки.
Учебно-автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню» соответствует ГОСТ 12.4.113-82 и имеет сертификат, паспорт, руководство по эксплуатации.

Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте. Исполнитель поставляет в указанные сроки учебную лабораторную установку «Теплотехника и термодинамика» производит его пуско-наладку, обеспечивает работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.
Учебное оборудование соответствует действующим стандартам и нормам, как указано ниже:
по пожарной безопасности:
- Федеральный закон от 22.07.2008 №123 «Технический регламент о требованиях пожарной безопасности»;
- НПБ-247-97 «Электронные изделия. Требования пожарной безопасности. Методы испытаний»;
по электробезопасности:
- ГОСТ Р.12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты»;
- ПУЭ-7 «Правила эксплуатации электроустановок».

Учебное оборудование соответствует электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.

Учебный лабораторный стенд «Исследование гидравлических процессов» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный стенд «Исследование гидравлических процессов», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
*** По другим запросам просьба уточнять стоимость у менеджера. Доставка и пуско-наладочные работы в стоимость не входят.
