Учебный лабораторный комплекс «Изучение ИКМ кодека»

Модель: ЭЛБ-180.034.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебная система «Изучение ИКМ-кодека» исполнение настольное, ручная версия

Учебная система предназначена для проведения цикла лабораторно-практических занятий по изучению принципов преобразования сигналов в системе связи с импульсно-кодовой модуляцией. Конструкция и расположение органов управления установки позволяет осуществлять одновременную работу с учебной системой одной бригадой численностью до 3 студентов. Цветные мнемограммы, приведенные на передней панели, выполнены с соблюдением отраслевых стандартов.

Применение современной технологии поверхностного монтажа элементов, позволило снизить длину проводных соединений, повысить устойчивость, помехозащищенность и надежность работы узлов лабораторной установки.

Учебный лабораторный модуль представляет собой открытую информационную систему, предназначенную для проведения цикла лабораторно-практических занятий дисциплин электро и радиосвязи, изучающих цифровые методы передачи информации.

В состав учебного лабораторного комплекса входит универсальный ИКМ кодер-декодер (кодек) на базе популярной микросхемы МС145481 с периферийными цепями, микропроцессорный Функциональный генератор, а также все необходимые источники питания. Предусмотрена  возможность дистанционного управления параметрами Функционального генератора по интерфейсу USB c удаленного компьютера.

Фазирование и синхронизация функциональных узлов блока осуществляется встроенным  задающим генератором тактовых импульсов, генерирующий сигнал дискретизации частотой 8 кГц, что соответствует стандартному периоду дискретизации 125 мкс, а также  тактовый сигнал кодека 2,048 МГц.

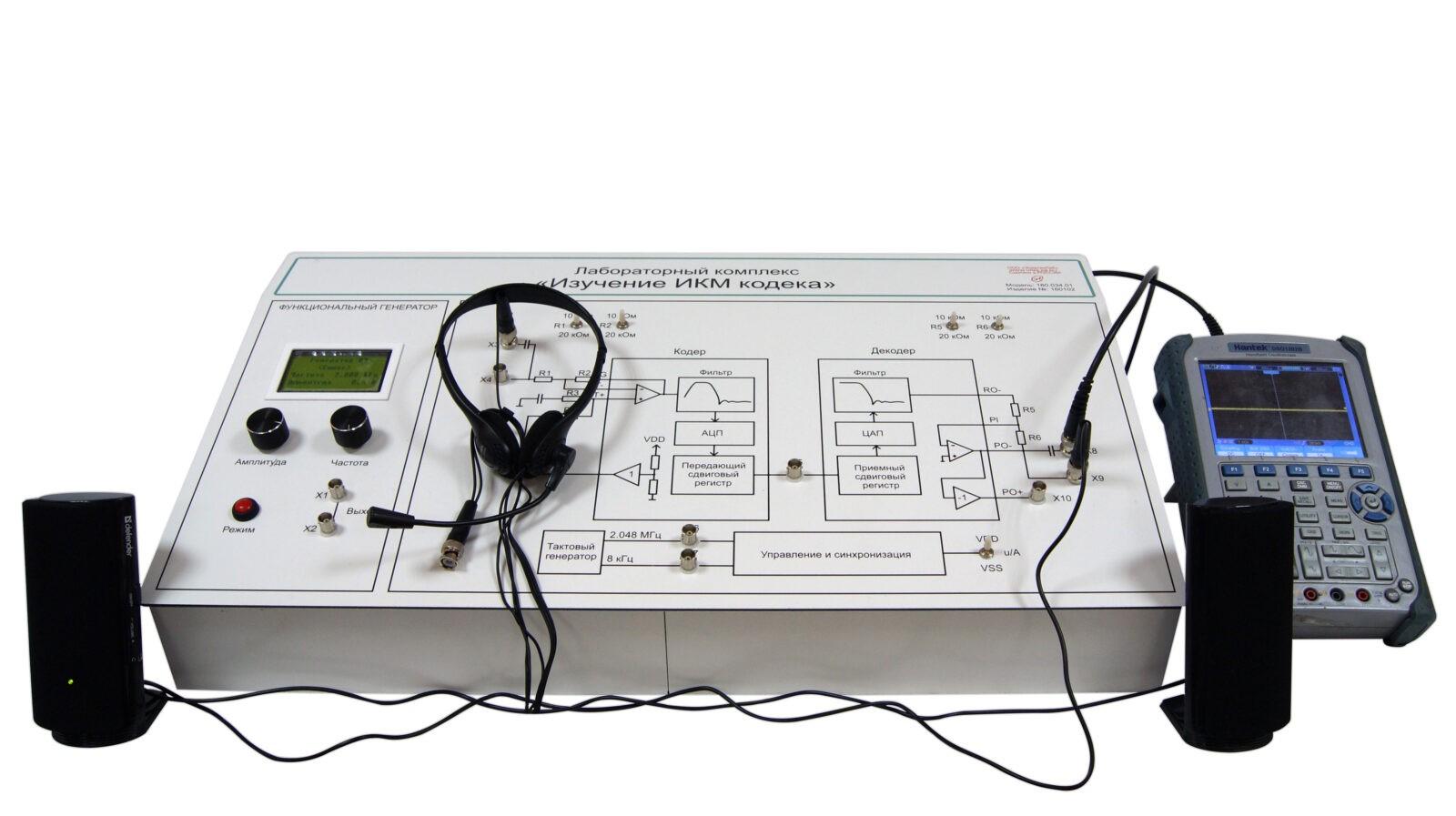

Передняя панель комплекса содержит все необходимые органы управления и контакты контрольных точек, позволяющих включить внешние измерительные приборы. Лабораторный комплекс комплектуется  гарнитурой с микрофоном и активными акустическими колонками для приобретения учащимися навыками контроля «на слух» параметров восстановленного цифрового сигнала.

Для полного и всестороннего проведения лабораторно-практических заданий необходим внешний цифровой двухлучевой осциллограф.

Учебная система позволяет:
-    изучить принципы кодирования и декодирования сигналов ИКМ.
-    изучить работу микросхемы кодека.
-    снимать характеристики кодера и декодера.
-    снимать характеристики передающего и приемного фильтров.

Учебный лабораторный комплекс «Изучение ИКМ-кодека» совместим с учебной лабораторной установкой «Радиоприемные устройства».

Потребляемая мощность, В·А,

100

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц


220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота


665

365

140

Масса, кг

10

Количество человек, которое одновременно и активно может работать на комплекте

3

Наименование

Количество, шт.

1

Тематический моноблок «Изучение ИКМ-кодека»

1

2

Комплект соединительных проводов и сетевых шнуров

1

3

Диск с методическими указаниями

1

4

Диск с мультимедийной методикой

1

5

Сертификат ИСО

1


Учебный лабораторный комплекс «Изучение ИКМ кодека» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный комплекс «Изучение ИКМ кодека», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
