Учебно-лабораторный стенд «Изучение плоской системы сходящихся сил»

Модель: ЭЛБ-161.016.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

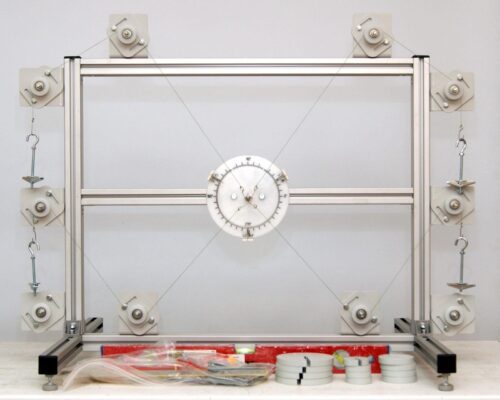

Учебно-лабораторный стенд «Изучение плоской системы сходящихся сил», модель ЭЛБ-161.016.01, предназначен для проведения лабораторных работ по дисциплине «Теоретическая механика» для специальностей технического профиля, позволяет исследовать систему сходящихся сил и определять величину и направление равнодействующей силы, уравновешивающей исследуемую систему.


Комплектность стенда состоит из:
1. Стенд выполнен в виде единого для всех опытов настольного алюминиевого основания – базиса, на котором устанавливается исследуемый объект в зависимости от проводимого опыта. Для жесткости основание имеет усиленные сварные соединения. Благодаря быстросъемному крепежу исследуемых объектов и вспомогательных измерительных приборов, стенд позволяет легко изменять компоновку опыта и исследуемые параметры.
Для регулирования имеются винтовые ножки.

2. Габаритные размеры установки: длина - 660 мм, ширина - 500 мм, высота - 540 мм. Вес оборудования - 10 кг.
3. Груз 0,1 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
4. Груз 0,2 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
5. Груз 0,51 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
6. Ключ рожковый на 10 - 1 шт. Имеет внешний шестигранный профиль, выполнен из качественной углеродистой стали имеет антикоррозийное покрытие.
7. Линейка - 1 шт. Представляет собой узкую пластину, у которой как минимум одна сторона прямая. Линейка имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм). Длина - 30 см.
8. Основание – 1 шт. Представляет собой основание, выполненное из алюминия, на котором устанавливается исследуемый объект в зависимости от проводимого опыта. Для жесткости основание имеет усиленные сварные соединения. Длина – 660 мм, ширина – 500 мм, высота – 540 мм.
9. Отвертка универсальная – 1 шт. Представляет собой металлический стержень с наконечником – четырехгранник и прорезиненной рукояткой.
10. Подвес – 4 шт. Представляет собой стальной стержень, один конец которой выполнен в виде крюка, а с другой подставкой для расположения грузов. Длина 200-250 мм, диаметр 50-70 мм.
11. Ролик – 10 шт. Ролик является частью опоры, поддерживающий подвижную конструкцию. Материал – пластик, диаметр канавок – 25 мм, и наружный диаметр – 34 мм, толщина – 9 мм.
12. Транспортир – 1 шт. Предназначен для построения и измерения углов. Транспортир состоит из линейки (прямолинейной шкалы) и полукруга (угломерной шкалы), разделённого на градусы от 0 до 180°. Диаметр – 150 мм. Металлический.
13. Трос – 4 шт. Представляет собой тонкую нерастяжимую синтетическую нить, имеющую на концах крючки. Он предназначен для подвешивания грузов. Длина - 660 мм.
14. Уровень – 1 шт. Измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нём прозрачными колбами (глазками), заполненными жидкостью. Уровень предназначен для оценки соответствия поверхностей вертикальной или горизонтальной плоскости, а также для измерения градуса отклонения поверхности от горизонтальной плоскости. Длина - 500 мм.
15. Шайба – 1 шт. Кольцевая деталь крепежа, подкладываемая под гайку или головку болта. Материал – сталь, диаметр - 20 мм, центрального отверстия - 4 мм, отверстие для закрепления крюка – 2 мм.
16. Шпилька длинная – 4 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы 60 мм.
17. Шпилька короткая – 4 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы 30 мм.
18. Штифт – 1 шт. Крепёжное изделие в виде цилиндрического стального стержня с резьбой, предназначенное для неподвижного соединения. Штифт плотно вставляется в отверстие, проходящее через обе детали, предотвращая их взаимное смещение. Диаметр - 2 мм, длина - 17 мм.
19. Паспорт – 1 шт.
Стенд позволяет проводить следующие лабораторные работы:

1. Изучение плоской системы сходящихся сил.
2. Определение опорных реакций балок.
3. Определение центра тяжести плоских фигур.
4. Балансировка тел вращения.
5. Определения модуля сдвига при кручении.
6. Определение линейных и угловых перемещений поперечных сечений статически определимой балки.
7. Определение прогибов при косом изгибе.
8. Определение главных напряжений при кручении и при совместном действии изгиба и кручения.
9. Определение критической силы для сжатого стержня большой гибкости.
10. Испытание прямых гибких стержней на сжатие.

Учебно-лабораторный стенд «Изучение плоской системы сходящихся сил» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебно-лабораторный стенд «Изучение плоской системы сходящихся сил», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
