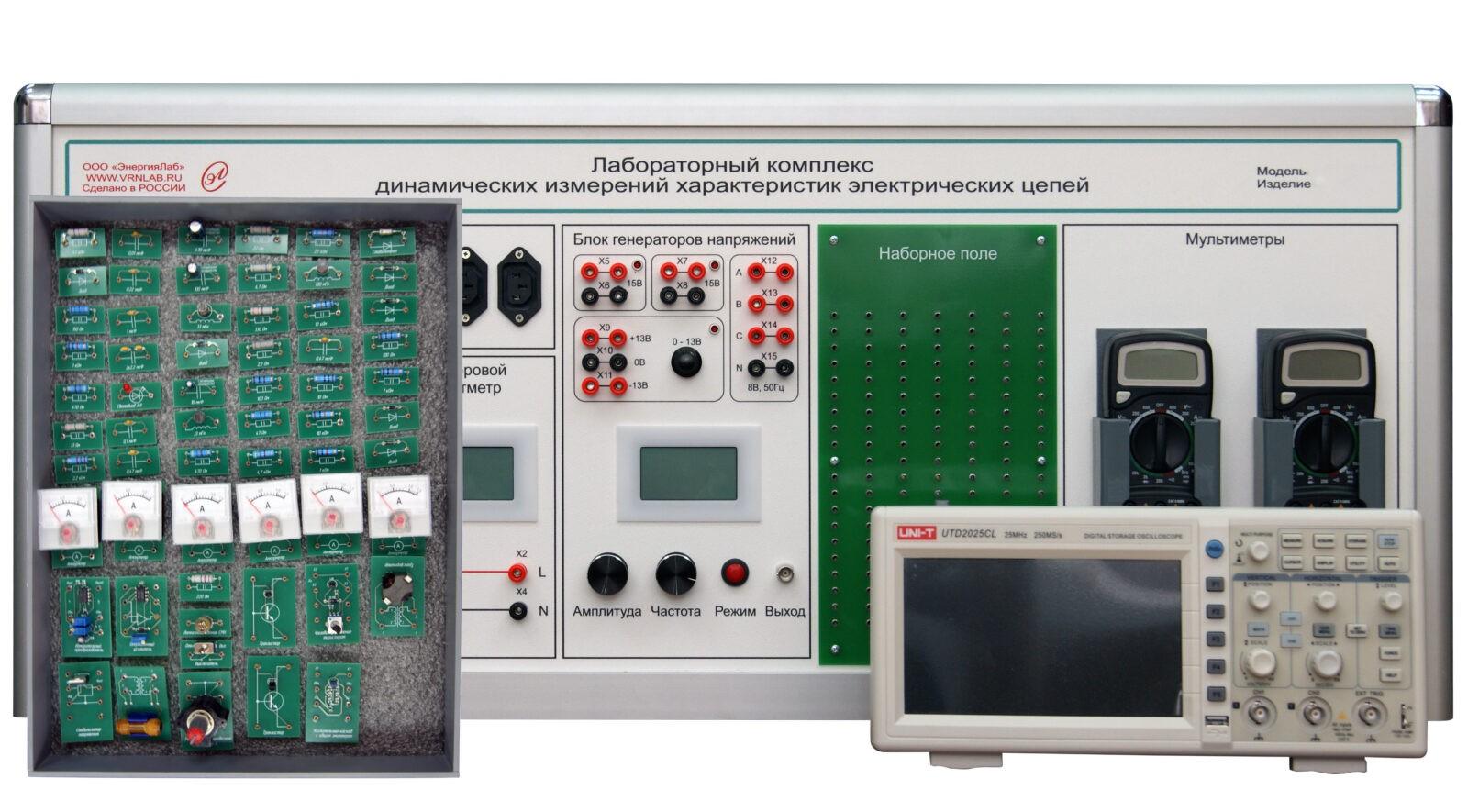

Учебно лабораторное оборудование динамических измерений характеристик электрических цепей

Учебно лабораторное оборудование динамических измерений характеристик электрических цепей
Модель: ЭЛБ-241.082.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Функциональная часть учебно лабораторного оборудования (кроме наборов миниблоков, осциллографа и мультиметра) представляет собой набор отдельных переносных сменных унифицированных блоков одинаковой высоты для их свободной установки в любое место рамы лабораторного стола, а также для свободного перемещения по горизонтальным полозьям рамы и свободного извлечения из нее без применения каких-либо инструментов.

Наборы миниблоков конструктивно представляют собой установленную на металлической перфорированной панели совокупность прозрачных контейнеров-параллелепипедов с контактными ножками на нижней грани каждого контейнера, а также с мнемосхемой соединений миниблока, нанесенной на верхнюю грань каждого контейнера. Внутри каждого миниблока располагается элемент, соответствующий маркировке на мнемосхеме.

Блок генераторов напряжений предназначен для моделирования источников ЭДС постоянного и переменного тока при испытаниях электрических цепей, а также электронных приборов и устройств.

Конструктивно блок генераторов выполнен в виде отдельной переносной коробки с металлической лицевой панелью и металлическим кожухом. На лицевой панели нанесена мнемоническая электрическая схема соединений и в соответствии с ней размещены регулировочные рукоятки, выключатели электропитания, держатели с предохранителями, гнезда для присоединения внешних устройств. На верхней боковой грани кожуха расположена вилка для присоединения шнура питания.

Однофазный источник питания предназначен для питания однофазным переменным током промышленной частоты функциональных блоков лабораторных комплексов.

Конструктивно источник выполнен в виде отдельной переносной коробки с металлической лицевой панелью и металлическим кожухом. На лицевой панели, покрытой матовой белой порошковой краской, стойкой к износу, истиранию, воздействию влаги и спиртосодержащих жидкостей, нанесена несмываемой двухкомпонентной краской методом шелкотрафарета электрическая мнемосхема соединений источника.  На панели размещены: однофазный автоматический выключатель, устройство защитного отключения, и три штепсельных розетки с заземляющими контактами. На кожухе с тыльной стороны расположены приборные однофазные вилка и три розетки с заземляющими контактами.

Блок мультиметров предназначен для измерения активного сопротивления элементов электрической цепи, токов и напряжений в этой цепи.

Конструктивно блок мультиметров выполнен в виде отдельной переносной коробки с металлической лицевой панелью и металлическим кожухом. На лицевой панели закреплены мультиметры, сетевой выключатель и держатели с предохранителями. На верхней боковой грани кожуха расположена вилка для присоединения шнура питания.

Ваттметр предназначен для измерения активной мощности в цепях постоянного и переменного тока.

Конструктивно ваттметр выполнен в виде отдельной переносной коробки с металлической лицевой панелью и металлическим кожухом. На лицевой панели, покрытой матовой белой порошковой краской, стойкой к износу, истиранию, воздействию влаги и спиртосодержащих жидкостей, нанесена несмываемой двухкомпонентной краской методом шелкотрафарета электрическая мнемосхема соединений и в соответствии с ней размещены гнезда для подсоединения устройств.

Набор миниблоков предназначен для построения электрических и электронных цепей.

Набор миниблоков конструктивно представляет собой установленную на металлической перфорированной панели совокупность прозрачных контейнеров-параллелепипедов с контактными ножками на нижней грани каждого контейнера, а также с мнемосхемой соединений миниблока, нанесенной на верхнюю грань каждого контейнера. Внутри миниблока располагается элемент, соответствующий маркировке на мнемосхеме. Для использования миниблока его необходимо вынимать из установочных отверстий панели, а после использования устанавливать на место.

Рама настольная предназначена для размещения функциональных блоков, проводников и методических материалов лабораторных комплексов.

Рама предусматривает установку всех функциональных блоков комплекта путем фронтального заведения одного блока за направляющими, подъема блока с заведением его передней панели в паз верхней направляющей и последующего опускания блока в паз нижней направляющей. Помещенные в раму блоки предусматривают возможность свободного их перемещения по горизонтали внутри рамы без применения каких-либо инструментов.  Ящик контейнера предусматривает возможность размещения проводников и методических материалов, а также запирается на ключ. В комплекте поставляются 2 (два) ключа.

Руководство по выполнению базовых экспериментов на бумажном носителе, на русском языке, содержит описание пошагового выполнения экспериментов согласно перечню лабораторных работ, проведение которых обеспечивает учебно лабораторное оборудование.

Потребляемая мощность, В·А

50

Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками

напряжением, В

частота, Гц


220

50

Класс защиты от поражения электрическим током

I

Габаритные размеры, мм

- длина

- ширина

- высота


910

500

400

Масса, кг

15

Комплект поставки:
- Блок генераторов напряжений с наборным полем;
- Однофазный источник питания;
- Блок мультиметров;
- Ваттметр;
- Набор миниблоков «Электрические и электронные компоненты»;
- Рама настольная одноуровневая с контейнером;
- Набор аксессуаров;
- Руководство по выполнению базовых экспериментов;
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта;
- Осциллограф;
- Методическое обеспечение комплекта.
Электрические цепи постоянного тока.
Измерение сопротивлений, токов, напряжений и мощности в цепи постоянного тока.
Цепь постоянного тока с последовательным соединением резисторов.
Параллельное соединение резисторов в цепи постоянного тока.
Цепь постоянного тока при смешанном соединении резисторов.
Снятие вольтамперных характеристик нелинейных элементов на постоянном токе.
Электрические цепи однофазного синусоидального тока.
Цепь синусоидального тока при последовательном соединении R, L, и С.
Параллельное соединение катушки индуктивности и конденсатора.
Электрические цепи трехфазного синусоидального тока.
Исследование трёхфазной цепи при соединении нагрузки в звезду.
Исследование трехфазной цепи при соединении нагрузки в треугольник.
Аварийные режимы трёхфазной цепи при соединении нагрузки в звезду.
Аварийные режимы трёхфазной цепи при соединении нагрузки в треугольник.
Магнитные цепи.
Экспериментальное исследование и расчёт магнитной цепи при постоянном токе.
Исследование магнитной цепи при переменном токе.
Испытания однофазного трансформатора.
Основы электроники.
Исследование однофазных выпрямителей.
Исследование трехфазного мостового выпрямителя.
Исследование управляемых выпрямителей и тиристорных регуляторов.
Исследование двухкаскадного транзисторного усилителя.
Исследование стабилизаторов постоянного напряжения.
Знакомство с работой RS-триггера, мультивибратора и одновибратора.
Исследование цепей с операционными усилителями.
Учебно лабораторное оборудование динамических измерений характеристик электрических цепей, выполненный в стандартном моноблочном исполнении, имеет ряд преимуществ перед аналогичными учебными стендами других производителей в модульном исполнении, а именно:
1.    Использование металлических лицевых панелей увеличивает вероятность поражения электрическим током учащихся, в случае повреждения или отключения проводников защитного заземления от стенда. В стандартном моноблочном исполнении лицевая панель выполнена из АБС пластика с текстурированной поверхностью, что сводит к минимуму опасность поражения электрическим током во всех режимах эксплуатации.
2.    Модульное исполнение предполагает регулярную перестановку модулей внутри рамы, что в совокупности с  окрашенной лицевой панелью приводит к появлению царапин, сколов краски, повреждению надписей и мнемосхем, нанесенных на лицевые панели. Внешний вид также страдает. Моноблочное исполнение лишено таких недостатков.
3.    В моноблочном исполнении все вспомогательные электрические соединения уже выполнены внутри моноблока, таким образом, при выполнении лабораторных работ студенты могут полностью сосредоточиться на сборке именно электрической схемы, посвященной тематике лабораторной работы, а не отвлекаться на перестановку модулей и их подключение.
4.    Использование большого количества минимодулей при выполнении лабораторных работ, загромождает переднюю поверхность стенда, затрудняет восприятие электрической схемы. Вероятность потерять или вывести из строя минимодуль значительно возрастает, по сравнению с ситуацией, когда исследуемые элементы размещены внутри моноблока и представлены на лицевой панели в виде мнемосхемы и контактов.

Итого преимуществами моноблочного исполнения являются:
- БЕЗОПАСНОСТЬ;
- УСТОЙЧИВОСТЬ к повреждениям;
- НАГЛЯДНОСТЬ;
- ПРОСТОТА эксплуатации.

Учебно лабораторное оборудование динамических измерений характеристик электрических цепей производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебно лабораторное оборудование динамических измерений характеристик электрических цепей, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
