Учебная установка «Устройства генерирования и формирования сигналов»

Модель: ЭЛБ-150.003.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебная установка представляет собой рабочее место для бригады студентов из 2-3 человек и предназначена для проведения лабораторных занятий по следующим темам:
- Исследование ^С автогенератора.
- Исследование КС автогенератора.
- Автоколебательная ^С-цепь под внешним воздействием.
- Исследование однополосной модуляции.
- Исследование частотного модулятора.
- Исследование синтезатора частоты.
- Исследование генератора с внешним возбуждением на биполярном транзисторе.

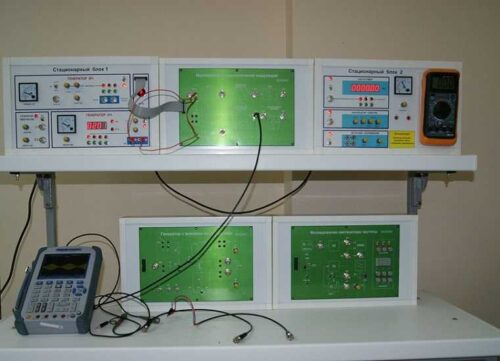

Конструктивно учебная стойка выполнена в напольном исполнении. На верхней полке лабораторного стола установлен базовый модуль в металлическом корпусе. На лицевой стороне базового модуля расположены три панели, две из которых (левая и правая) являются стационарными (далее стационарный блок 1 и стационарный блок 2), а средняя панель вместе с установленными на ней элементами и платами является съемной (далее сменный блок). Тема лабораторной работы определяется видом устанавливаемого сменного блока (всего предусматривается 5 различных сменных блоков).
На лицевых панелях стационарных и сменных блоков изображена функциональная схема, выведены необходимые контрольные гнезда и органы управления. Элементы схем отдельных блоков соединены с гнездами диаметром 4 мм, необходимыми для коммутации схем.

Лицевые панели стационарных и сменных блоков имеют одинаковые габаритные размеры: 400 мм х 250 мм.
Стационарный блок 1, включает в себя:
Генератор НЧ перестраивается по частоте в четырех поддиапазонах: 20 Гц - 200 Гц; 200 Гц - 2 кГц; 2 кГц - 20 кГц; 20 кГц - 150 кГц.
Генератор имеет встроенный индикатор частоты. Индикация выходного напряжения осуществляется стрелочным вольтметром. Выход генератора НЧ соединен с модулирующим входом генератора ВЧ.
Генератор ВЧ перестраивается по частоте в трех поддиапазонах: 460 кГц - 540 кГц ; 860 кГц - 1160 кГц ; 1370 кГц - 1700 кГц .
Амплитудная модуляция осуществляется напряжением НЧ, подаваемым от генератора НЧ, расположенного на этой же панели установки. Глубина модуляции определяется визуально с помощью осциллографа.
Генератор импульсов вырабатывает прямоугольное и пилообразное напряжения, симметричные относительно «земли». Частота повторения импульсов регулируется в пределах 400 Гц - 2000 Гц . Амплитуда импульсов регулируется в пределах 0 В - 4,0 В.
Стационарный блок 2, включает в себя:
Частотомер предназначен для измерения частоты напряжений ВЧ. Имеет три режима работы. В режиме «ВНЕШ.» индицирует частоту напряжения, подаваемого на внешний вход частотомера. В режиме «ГВЧ» - частоту напряжения на выходе генератора ВЧ. В режиме «АНАЛИЗАТОР» - приведенную частоту настройки фильтра анализатора спектра.
Анализатор спектра для исследования спектральных составляющих, измерения их частоты и относительной амплитуды. Диапазон перестройки анализатора спектра 420 кГц - 490 кГц.
Диапазон входных напряжений 0,1 В - 1,0 В.
Выходное напряжение анализатора спектра подается на стрелочный вольтметр.
Источник постоянного напряжения вырабатывает напряжение, регулируемое в пределах от 0 В до 14 В.
Величина выходного напряжения контролируется тестером.
Источник напряжения смещения вырабатывает напряжение, регулируемое в пределах от 0 В до 10 В.
Напряжение подается в сменный блок через разъем сменного блока.
Величина выходного напряжения контролируется стрелочным вольтметром.
Этот же вольтметр показывает выходное напряжение анализатора спектра при нажатой кнопке «АНАЛИЗАТОР» частотомера.
Встроенный тестер для измерения токов и напряжений в различных точках сменного блока. Питание тестера производится от выпрямителя установки.
Сменные блоки лабораторных работ имеют следующие характеристики: Сменный блок «Автогенераторы» предназначен для изучения:
• генератора ^С, собранного на полевом транзисторе с колебательным контуром в цепи стока и трансформаторной обратной связью. Частота генерации постоянна и находится в пределах 18-24 кГц.
• КС генератора на основе двухкаскадного резисторного усилителя с цепью положительной обратной связи в виде фазобалансной цепи.
Экспериментальная проверка основных положений теории КС генераторов.
• свойств автоколебательной цепи, находящейся под внешним воздействием периодической ЭДС, процессов регенерации, синхронизации и деления частоты.
Сменный блок «Исследование автогенератора с ЧМ» представляет собой автогенератор с варикапом в колебательном контуре. Генератор перестраивается по частоте в диапазоне 400 кГц - 470 кГц. Сменный блок предназначен для изучения параметров ЧМ сигналов, способы реализации частотной модуляции, принципы построения автогенераторов, управляемых по частоте; экспериментально
исследовать автогенератор, в котором возможно осуществление частотной модуляции.

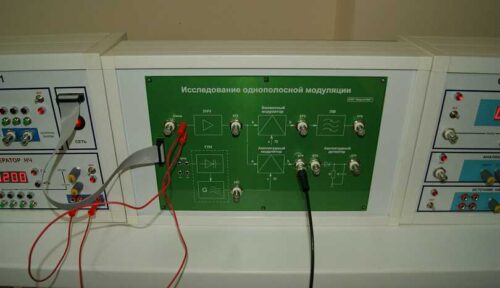

Сменный блок «Исследование однополосной модуляции» представляет собой автогенератор радиочастоты с варикапом в колебательном контуре. Генератор перестраивается по частоте в диапазоне 435 кГц - 445 кГц. Напряжение радиочастоты подается на ВЧ входы амплитудного модулятора и балансного модулятора .
Модулирующее напряжение звуковой частоты подается с выхода генератора низкой частоты, усиливается усилителем звуковой частоты и поступает на входы амплитудного модулятора и балансного модулятора.
Выход балансного модулятора соединен с входом полосового фильтра (средняя частота ГФ=455 кГц, полоса пропускания 2ДГФ ~ 12 кГц). На выходе фильтра может быть получен сигнал с однополосной модуляцией и полностью подавленной несущей.
Сменный блок предназначен для изучения способов реализации однополосной модуляции, параметров и экспериментального исследования устройств, в которых возможно осуществление однополосной модуляции.
Сменный блок «Исследование синтезатора частоты» включает в себя:
• генератор опорной частоты на 500кГц с кварцевой стабилизацией;
• фиксированный делитель частоты с переключаемыми коэффициентами деления 50, 100, 200;
• перестраиваемый 3-х разрядный десятичный делитель частоты с цифровой индикацией коэффициента деления;
• фазовый компаратор частоты;
• генератор, управляемый напряжением (ГУН) с диапазоном перестройки 400 кГц - 2 МГц
• возможность внесения дестабилизирующего фактора (изменение напряжения питания), для сравнения стабильности частоты опорного генератора и ГУН, а также стабильности частоты на выходе синтезатора при замкнутой петле обратной связи.
Блок предназначен для изучения принципов построения синтезатора с импульсно-фазовой автоподстройкой частоты путём измерения параметров в контрольных точках схемы, определения нестабильности частоты ГУН при замкнутой и разомкнутой петле импульсной фазовой автоподстройки частоты, построения синтезатора в заданном диапазоне и с заданным шагом сетки частот (2,5кГц; 5кГц; 10кГц).
Сменный блок «Генератор с внешним возбуждением» предназначен для исследования режимов работы генератора с внешним возбуждением на биполярном транзисторе. Сменный блок позволяет снимать статические характеристики:
• зависимость тока коллектора от напряжения на коллекторе для трёх значений напряжений смещения при Есм = сопз!.
• зависимость тока коллектора от напряжения смещения для трёх значений напряжений на коллекторе = сопз!
Сменный блок позволяет проводить исследования ГВВ в динамическом режиме:
• Исследование зависимости режима работы от амплитуды сигнала возбуждения
• Исследование зависимости режима работы от напряжения смещения
• Снятие нагрузочной характеристики
Стол лабораторный имеет следующие характеристики:
Стол лабораторный с полкой для оборудования, с возможностью регулировки высоты стола и полки. Стол выполнен на основе металлического каркаса, покрытого краской светлых тонов, имеет столешницу и полку для оборудования. Столешница толщиной 25 мм. ламинирована матовым пластиком, устойчива к истиранию и воздействию различных химикатов. Размеры стола 1200х700х1400 мм. Столешница регулируется по высоте, диапазон регулирования высоты столешницы 50 мм. Суммарная допускаемая нагрузка на столешницу - 250 кг. Полка толщиной 25 мм. ламинирована
матовым пластиком, устойчива к истиранию и воздействию различных химикатов.
Полка крепится на задних стойках, её размеры:
- длина 1200 мм;
- ширина 300 мм;
Полка для оборудования регулируется по высоте, диапазон регулирования высоты полки - 450 мм. Суммарная допускаемая нагрузка на полку - 50 кг.
Электропитание лабораторной установки осуществляется от сети переменного тока (220 В , 50 Гц ). Предусмотрено заземление установки либо через заземляющий контакт соединителя сети 220 В, либо через специальную клемму, установленную на корпусе установки.
1. Базовый модуль учебной лабораторной установки, включающий в себя встроенные генераторы сигналов, источники питания, измерительный блок.
2. Сменный блок «Автогенераторы».
3. Сменный блок «Исследование автогенератора с ЧМ».
4. Сменный блок «Исследование однополосной модуляции».
5. Сменный блок «Исследование синтезатора частоты».
6. Сменный блок «Генератор с внешним возбуждением».
7. Осциллограф С1-220 (2 канала, полоса пропускания 20 МГц).
8. Стол лабораторный с полкой для оборудования.
9. Набор соединительных проводов.
10. Комплект документации.
11. Мультимедийные методические рекомендации.

Учебная установка «Устройства генерирования и формирования сигналов» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебная установка «Устройства генерирования и формирования сигналов» , произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
