Учебный стенд для исследования основных принципов телекоммуникационных устройств

Модель: ЭЛБ-170.006.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебный стенд комплектуется методическими указаниями по выполнению лабораторных работ.

Методические указания по каждой лабораторной работе включают в себя цель лабораторной работы, теоретическую часть, перечень используемого оборудования, последовательное описание этапов выполнения работы, контрольные вопросы.

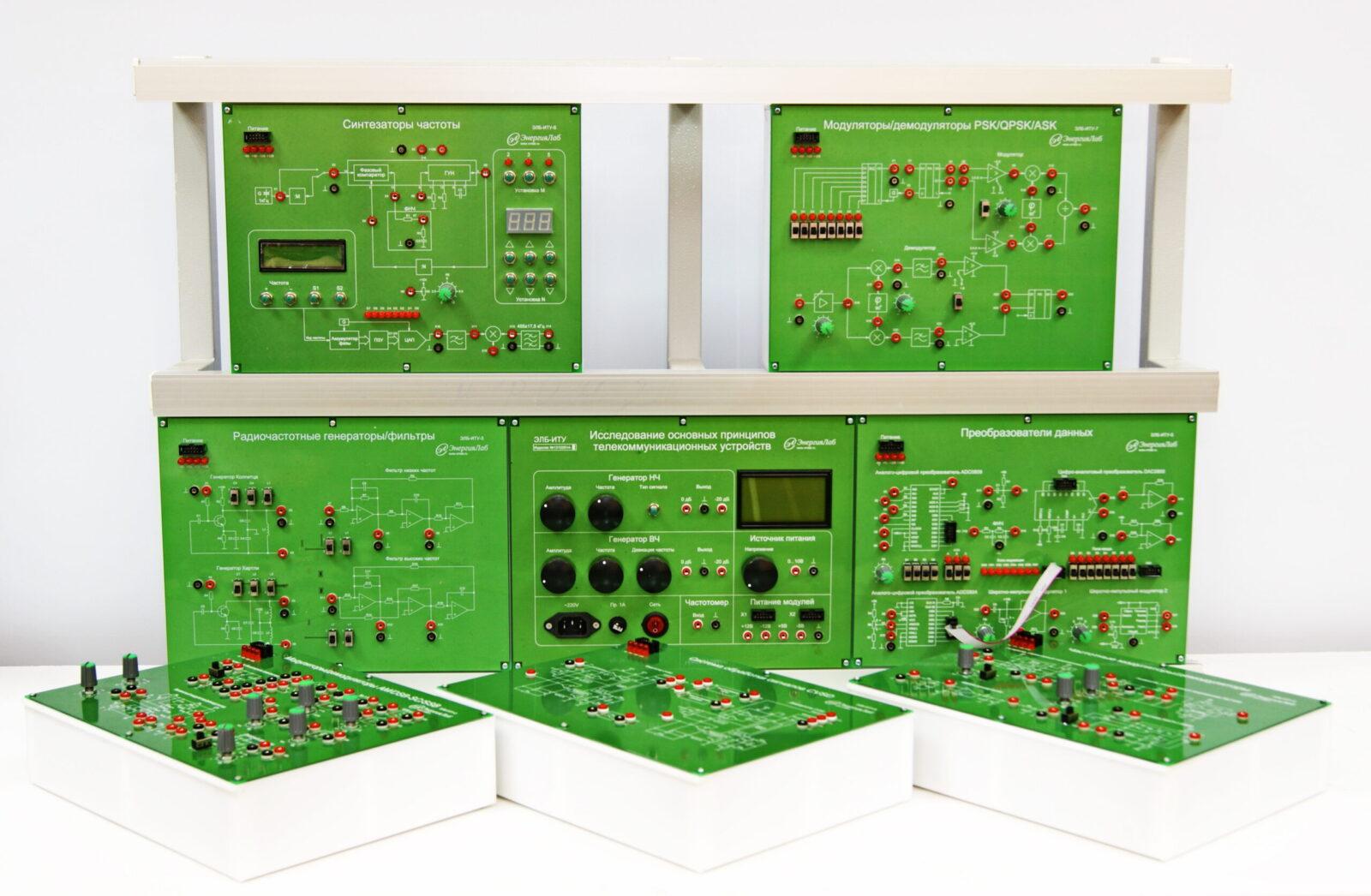

Учебный стенд состоит из отдельных модулей в пластмассовых корпусах габаритами 297х226х60 мм.

На лицевой поверхности модулей нанесены принципиальные схемы, названия узлов и обозначения электронных компонентов, размещены гнезда для соединительных штекеров.

Модули располагаются в несколько рядов на вертикальной металлической раме. Рама закрепляется на лабораторном столе с помощью шурупов и винтов. Боковые детали рамы изготовлены из стальной трубы квадратного сечения размером 60x30x2 мм, защищены от коррозии.

Горизонтальные детали – из анодированных алюминиевых двутавровых профилей. Конструкция рамы обеспечивает возможность быстрого извлечения и установки модулей без использования специального инструмента. Конструкция модулей обеспечивает возможность проведения экспериментов как при установке модуля в раму, так и при расположении отдельных модулей на рабочем столе. Все соединения в схеме производятся с помощью соединительных проводов с диаметром штекера 2мм.

Конструкция штекера обеспечивает возможность подключения нескольких соединительных проводов к одной контрольной точке.
Учебный стенд обеспечивает выполнение 46 лабораторных работ по темам:
1.   Радиочастотные генераторы
1.1 Генератор Колпитца
1.2 Генератор Хартли
2.   Фильтры второго порядка
2.1 Фильтр низких частот второго порядка
2.2 Фильтр высоких частот второго порядка
3.   Модуляторы сигналов АМ (с амплитудной модуляцией)
3.1 Модулятор АМ сигналов
4.   Демодуляторы сигналов АМ (с амплитудной модуляцией)
4.1 Диодный детектор
4.2 Детектор произведения
5.   Модуляторы сигналов DSB-SC (с двумя боковыми полосами и подавленной несущей) и SSB (с одной боковой полосой)
5.1 Модулятор сигналов DSB-SC
5.2 Модулятор сигналов SSB
6.   Демодуляторы сигналов DSB-SC (с двумя боковыми полосами и подавленной несущей) и SSB (с одной боковой полосой)
6.1 Детектор произведения сигналов DSB-SC
6.2 Детектор произведения сигналов SSB
7.   Частотные (FM) модуляторы
7.1 Измерение характеристик MC1648
7.2 Частотный модулятор MC1648
7.3 Измерение характеристик LM566
7.4 Частотный модулятор LM566
8.   Частотные (FM) демодуляторы
8.1 Измерения характеристик LM565 с фазовой автоподстройкой частоты (ФАПЧ)
8.2 Измерения характеристик LM565 с переменной частотой (V-F)
8.3 Частотный демодулятор с ФАПЧ
8.4 FM/AM частотный демодулятор
9.   Аналого-цифровой преобразователь (АЦП)
9.1 Преобразователь ADC0804
9.2 Преобразователь ADC0809
10. Цифро-аналоговый преобразователь (ЦАП)
10.1 DAC0800 с однополярным выходным напряжением
10.2 DAC0800 с двухполярным выходным напряжением
11.   Модуляторы сигналов с широтно-импульсной модуляцией (ШИМ)
11.1 Широтно-импульсный модулятор с использованием A741
11.2 Широтно-импульсный модулятор с использованием LM555
12.   Демодуляторы сигналов с широтно-импульсной модуляцией (ШИМ)
12.1 Широтно-импульсный демодулятор
13.   Модуляторы сигналов FSK (с частотной манипуляцией)
13.1 Модулятор сигналов FSK
14.   Демодуляторы сигналов FSK (с частотной манипуляцией)
14.1 Демодулятор сигналов FSK
15.   Синтезатор частоты
15.1 Типовой синтезатор частоты
15.2 Синтезатор частоты с предварительным делителем частоты
15.3 Синтезатор частоты с преобразователем частоты
16.   Система обработки сигналов CVSD (с дельта-модуляцией с переменной крутизной)
16.1 Модулятор сигналов СVSD
16.2 Демодулятор сигналов CVSD
16.3 Фильтр низких частот
16.4 Система CVSD с переменной тактовой частотой
17.   Манчестерская система обработки сигналов CVSD (с дельта-модуляцией с переменной крутизной)
17.1 Манчестерский кодер
17.2 Манчестерский декодер
17.3 Манчестерская система CVSD
18.   Система обработки сигналов с амплитудной манипуляцией (ASK)
18.1 Модулятор сигналов ASK
18.2 Некогерентный демодулятор сигналов ASK
18.3 Манчестерская система CVSD
18.4 Когерентный демодулятор ASK
19.   Система обработки сигналов PSK/QPSK (с фазовой манипуляцией/ квадратурной фазовой манипуляцией)
19.1 Измерение и настройка
19.2 Модулятор сигналов PSK/QPSK
19.3 Демодулятор сигналов PSK/QPSK

Учебный стенд для исследования основных принципов телекоммуникационных устройств производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный стенд для исследования основных принципов телекоммуникационных устройств , произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
