Учебная гидравлическая испытательная машина

Учебная гидравлическая испытательная машина
Модель: ЭЛБ-161.023.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Проведение лабораторных работ по изучению способов определения механических свойств материалов.

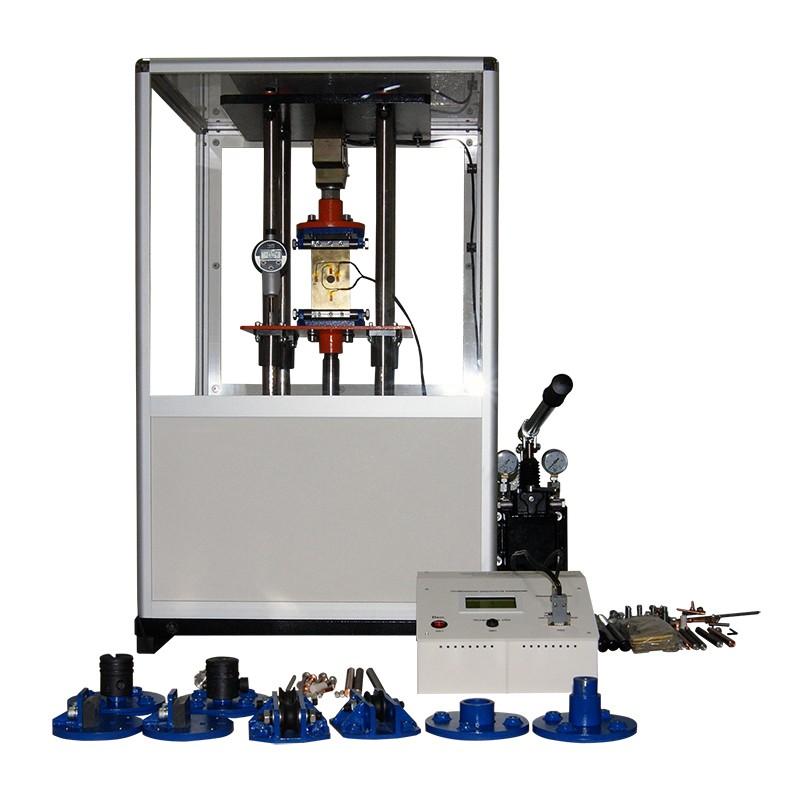

В состав учебной гидравлической испытательной машины входит:
комплект сменной оснастки для проведения испытаний на растяжение;
комплект сменной оснастки для провидения испытаний на сжатие;
комплект сменной оснастки для проведения испытаний на изгиб;
комплект сменной оснастки для проведения испытаний на срез;
комплект сменной оснастки для испытания образцов из листовых материалов;
измерительный блок;
диск с методическим обеспечением;
диск с учебным видеороликом.

Сварное основание с установленным на нем устройством для испытания образцов, выполнено из стальной трубы с приваренной плитой. Толщина плиты, 10 мм.

Гидравлическая система гидропривода состоит из: гидроцилиндра двойного действия, ручного гидравлического насоса, предохранительного клапана, гидравлического распределителя, манометра.

В состав устройства для испытания образцов входит: Неподвижная траверса с приспособлением для установки образца. Подвижная траверса с приспособлением для установки образца. Устройство для измерения усилия сжатия/растяжения. Устройство измерения перемещения подвижной траверсы. Ручной гидравлический привод.

Измерение усилия сжатия/растяжения образца при помощи тензодатчика, подключенного к измерительному блоку.

Диапазон измерений тензодатчика соответствует диапазону усилий, развиваемых гидроприводом.

Измерительный блок с микропроцессорной системой измерений с выводом информации на графический ЖК дисплей. Данные на дисплее отображаются построчно в формате: наименование параметра, единица измерения, значение параметра. Отображение мгновенной величины усилия и наибольшей величины усилия. Для обнуления показаний и установки нулевого значения измеренной величины использоваться кнопка «Установка нуля». Материал измерительного блока - АБС пластик.

Разъем для подключения к сети электропитания на задней панели.

На лицевой панели расположены: клавишный выключатель с подсветкой, индикатор «Сеть», графический ЖК дисплей, кнопка «Установка нуля», разъем для подключения тензодатчика.

Измерение величины перемещения подвижной траверсы осуществляется с помощью цифрового измерительного прибора.

Напряжение питания, В 220
Наибольшая потребляемая мощность, Вт 100
Усилие гидравлического привода, кН 30
Ход подвижной траверсы, мм 100
Длина испытательной машины (без учета гидронасоса), мм 600
Ширина испытательной машины (без учета гидронасоса), мм 600
Высота испытательной машины, мм 1000
Масса испытательной машины, кг 80
Тематика лабораторных работ:
1. Определение нагрузки разрушения образца из пластичного материала при растяжении.
2. Определение нагрузки разрушения образца из хрупкого материала при растяжении.
3. Построение диаграммы деформирования при растяжении пластичного материала.
4. Экспериментальное определение диаграммы деформирования материала при сжатии.
5. Определение прочности хрупкого материала при испытаниях на изгиб.
6. Проба пластичного материала на изгиб с заданным радиусом.
7. Испытание пластичных материалов на срез.
8. Экспериментальная оценка влияния концентраторов на разрушение пластичных материалов при однократном нагружении.

Учебная гидравлическая испытательная машина производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебная гидравлическая испытательная машина, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
