Типовой комплект учебного оборудования «Термодинамика. Обратные термодинамические циклы»

Модель: ЭЛБ-171.031.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовое, ручное.

Лабораторный стенд «Обратные термодинамические циклы» (далее стенд) обеспечивает проведение лабораторных работ по тематике «Термодинамика», «Холодильные машины».

Состав и технические характеристики
Стенд представляет собой рамное основание, выполненное из стального профиля ГОСТ 8639-82.
Рамное основание покрыто порошковой краской ГОСТ 9.410-88.

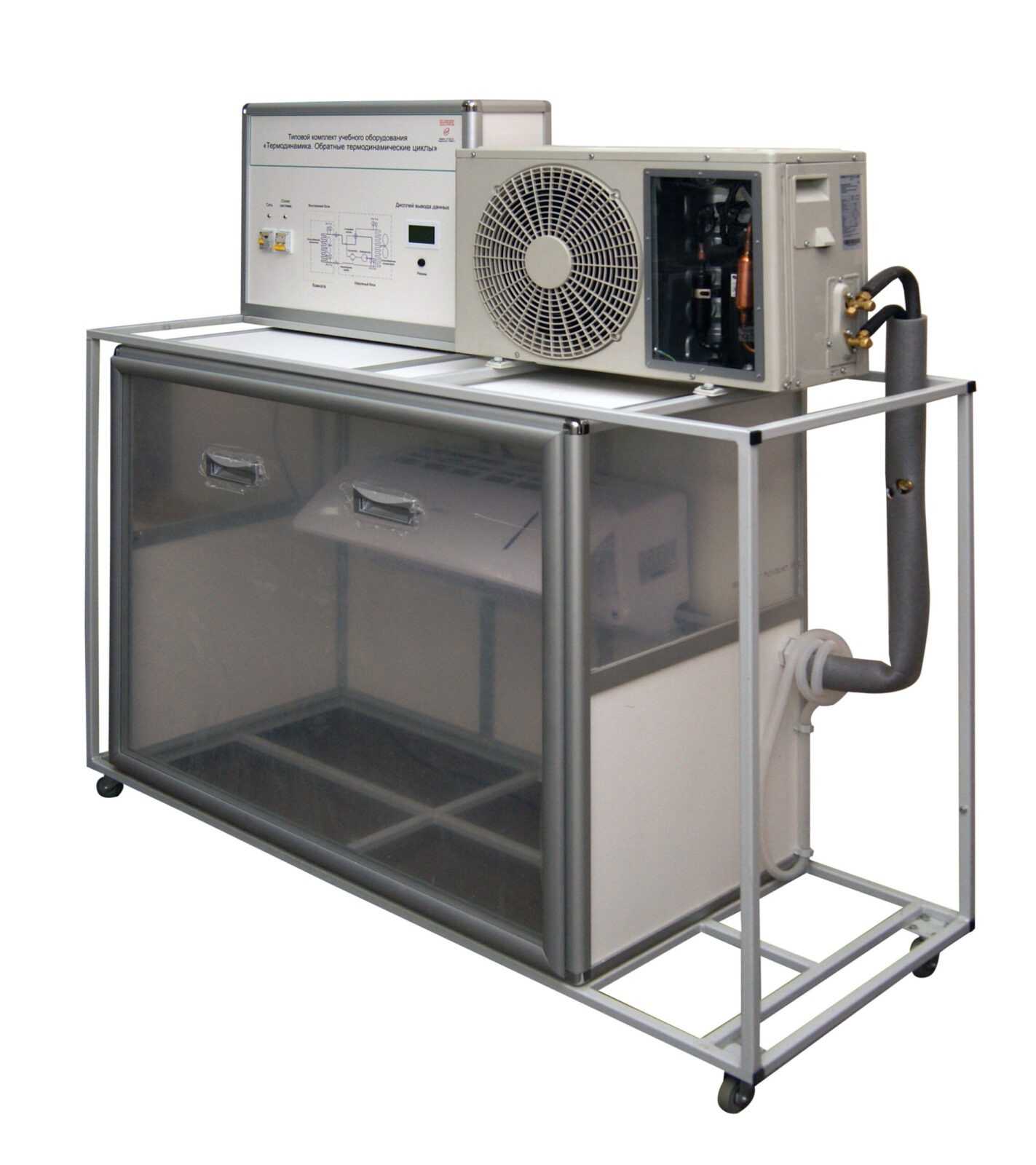

Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется современная сплит-система. При этом внутренний блок сплит-системы размещается в кожухе, который моделирует внутренний объем помещения.

Наружный блок сплит-системы имеет вырез в кожухе, закрытый прозрачными панелями из материала согласно ГОСТ 10667-90, для наблюдения за устройством наружного блока.
Сплит-система оснащена датчиками температуры и давления, а также датчиками влажности воздуха.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключены к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и температуры, электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент, используется кнопка «Режим».

Измерительная система представляет собой распределенную микропроцессорную систему на базовой платформе, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей. Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связываются по интерфейсу RS485.

Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод; тактовая частота I2С 100 кГц.
При подключении стенда к персональному компьютеру с помощью интерфейса USB, программное обеспечение позволяет выводить данные в графическом виде, а также сохранять их для дальнейшей обработки в табличном и графическом виде.
Измерительная система является моноблочной и выполнена из алюминиевого профиля с панелями из АБС пластика (ТУ 2246-003-33513246-2004).
Панели имеют светлый цвет и текстуру «песок», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Лабораторный стенд «Термодинамика. Обратные термодинамические циклы» соответствует ГОСТ 12.4.113-82 и имеет сертификат ГОСТ ISO 9001-2011, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Все стандартные детали и материалы, применяемые при изготовлении лабораторного стенда, имеющие ГОСТ и ТУ, им соответствуют.
Вся документация на русском языке и отвечает требованиям по оформлению согласно ГОСТ Р 51121 и ГОСТ 2.601.
Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте. Исполнитель поставляет в указанные сроки лабораторный стенд “Термодинамика. Обратные термодинамические циклы", производит его пуско-наладку, обеспечивает работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.
Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220В, 50Гц.
Наибольшая потребляемая мощность: 1,5 кВт.
Габаритные размеры: (ДхШхВ) 1600х600х1600 мм.
Масса: 100 кг.
1. Лабораторный стенд «Обратные термодинамические циклы» в сборе.
2. Руководство по эксплуатации.
3. Диск с учебным видеороликом.
4. Диск с методическими материалами.
5. Гарантийный талон.
6. Паспорт.
Тематика лабораторных работ.
1. Изучение сплит-системы.
2. Изучение цикла работы холодильной машины.
3. Теплообмен при конденсации и кипении.
4. Изучение работы кондиционера.
5. Изучение работы теплового насоса
Продукция упакована в тару, отвечающую требованиям ГОСТ и техническим условиям и обеспечивает сохранность продукции при перевозке и хранении.

Учебное оборудование соответствует действующим стандартам и нормам, как указано ниже:

по пожарной безопасности:
- Федеральный закон от 22.07.2008 №123 «Технический регламент о требованиях пожарной безопасности»;
- НПБ-247-97 «Электронные изделия. Требования пожарной безопасности. Методы испытаний»;

по электробезопасности:
- ГОСТ Р.12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты»;
- ПУЭ-7 «Правила эксплуатации электроустановок».

Учебное оборудование соответствует электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.

Типовой комплект учебного оборудования «Термодинамика. Обратные термодинамические циклы» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования «Термодинамика. Обратные термодинамические циклы», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
