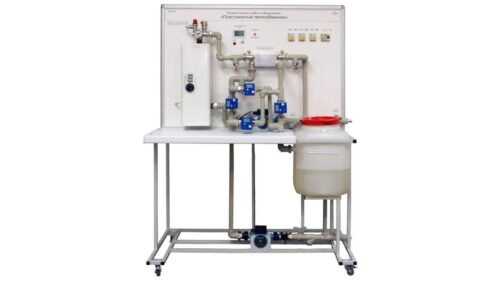

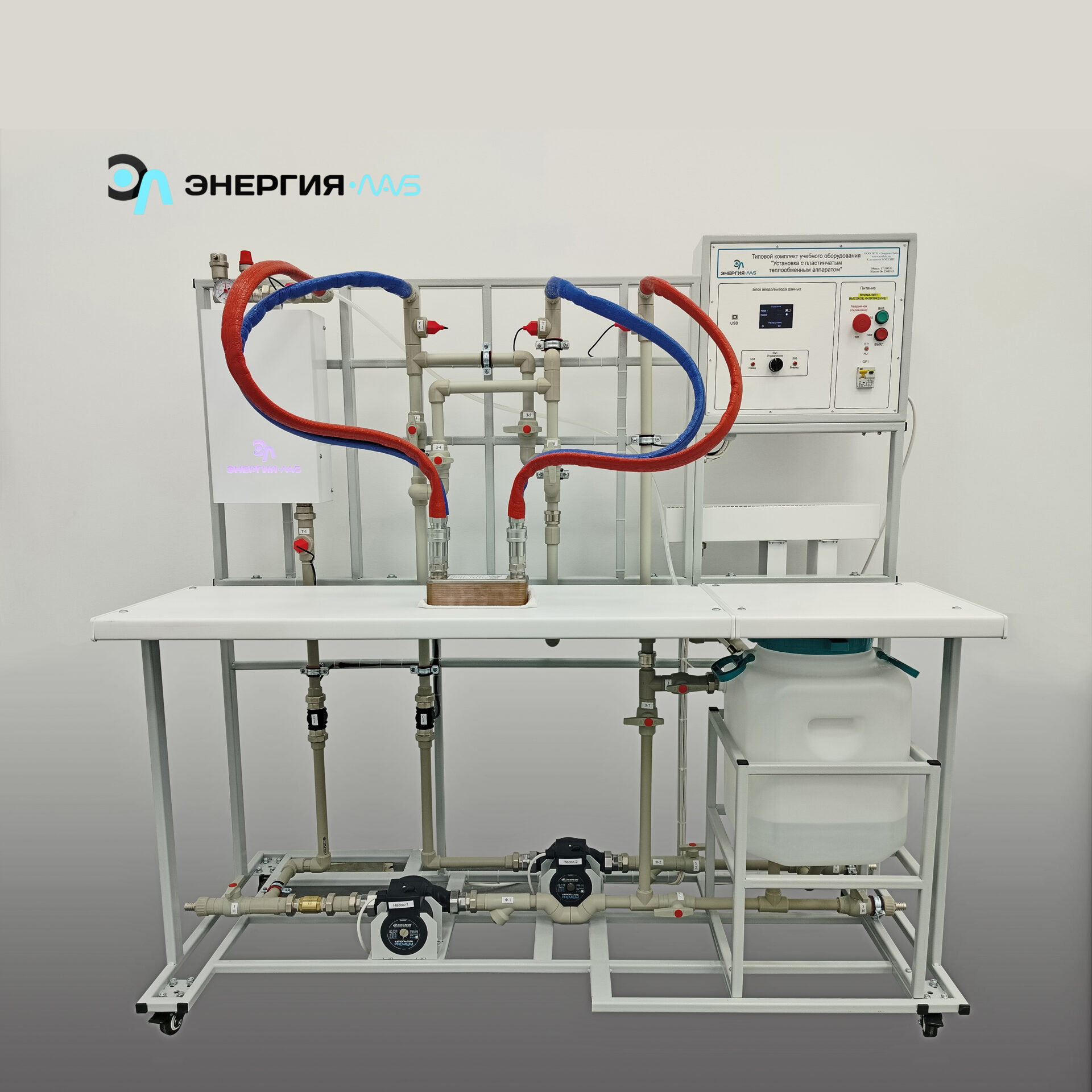

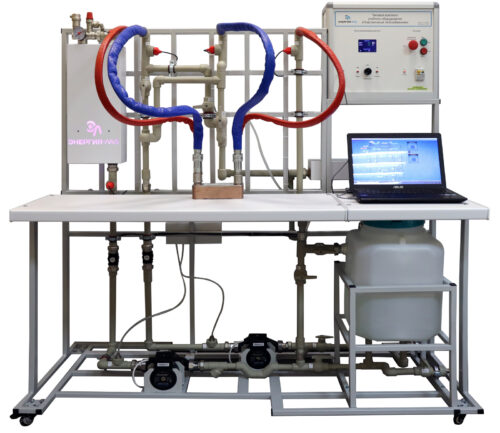

Типовой комплект учебного оборудования «Пластинчатый теплообменник»

Модель: ЭЛБ-171.043.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
– сварная рама из металлического профиля в виде стола на колесах, покрытая порошковой краской – 1 шт.;
– верхняя часть выполнена в виде каркаса из анодированного алюминиевого профиля с внешней панелью из двухкомпозитного материала – 1 шт.;
– столешница сделана из белого сотового пластика – 1 шт.
– пластинчатый теплообменник – 1 шт. Количество пластин – 10, запас поверхности 276%;
– Краны шаровые с электроприводом – 4 шт.
– Датчики расхода жидкости – 2 шт.
Датчик расхода состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.
– Датчик температуры – 4 шт.
Диапазон измерений датчика от -55°C до +125°C, точность ±0.5°C в диапазоне от -10°C до +85°C, настраиваемое пользователем разрешение от 9 до 12 бит, данные передаются посредством 1-проводного последовательного интерфейса, датчик имеет 64-битный уникальный серийный номер.
– Запорная арматура – в наличии.
– Система трубопроводов – в наличии.
– Циркуляционный насос, с возможностью регулирования мощности - 2 шт.
– Котел для нагрева теплообменника, с возможностью регулирования мощности – 1 шт.
– Бак для заполнения системы трубопроводов – 1 шт.
– Ваттметр универсальный – 1 шт.
Ваттметр считает среднеквадратичные значения тока и напряжения, активную мощность. Независимые измерение постоянного и переменного тока и напряжения для каждого канала.  Передача данных на компьютер.
– Цифровая микропроцессорная система сбора данных – 1 комплект.;
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели, рассчитанную на установку 5 субмодулей.
Базовая платформа оснащена:
- разъем питания SIL156, ±12 В;
- разъем IDC-10 для подключения дополнительных кросс-панелей - 2 шт;
- разъем для подключения дополнительного питания SIL156, +5 В;
- разъем для подключения дополнительных устройств по интерфейсу RS485;
- слоты SL-62 для подключения субмодулей.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы, с помощью внешних контактов в количестве 62 шт.
Субмодуль выполнен из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с плотностью 600 точек/дюйм.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод, тактовая частота I2С 100 кГц.

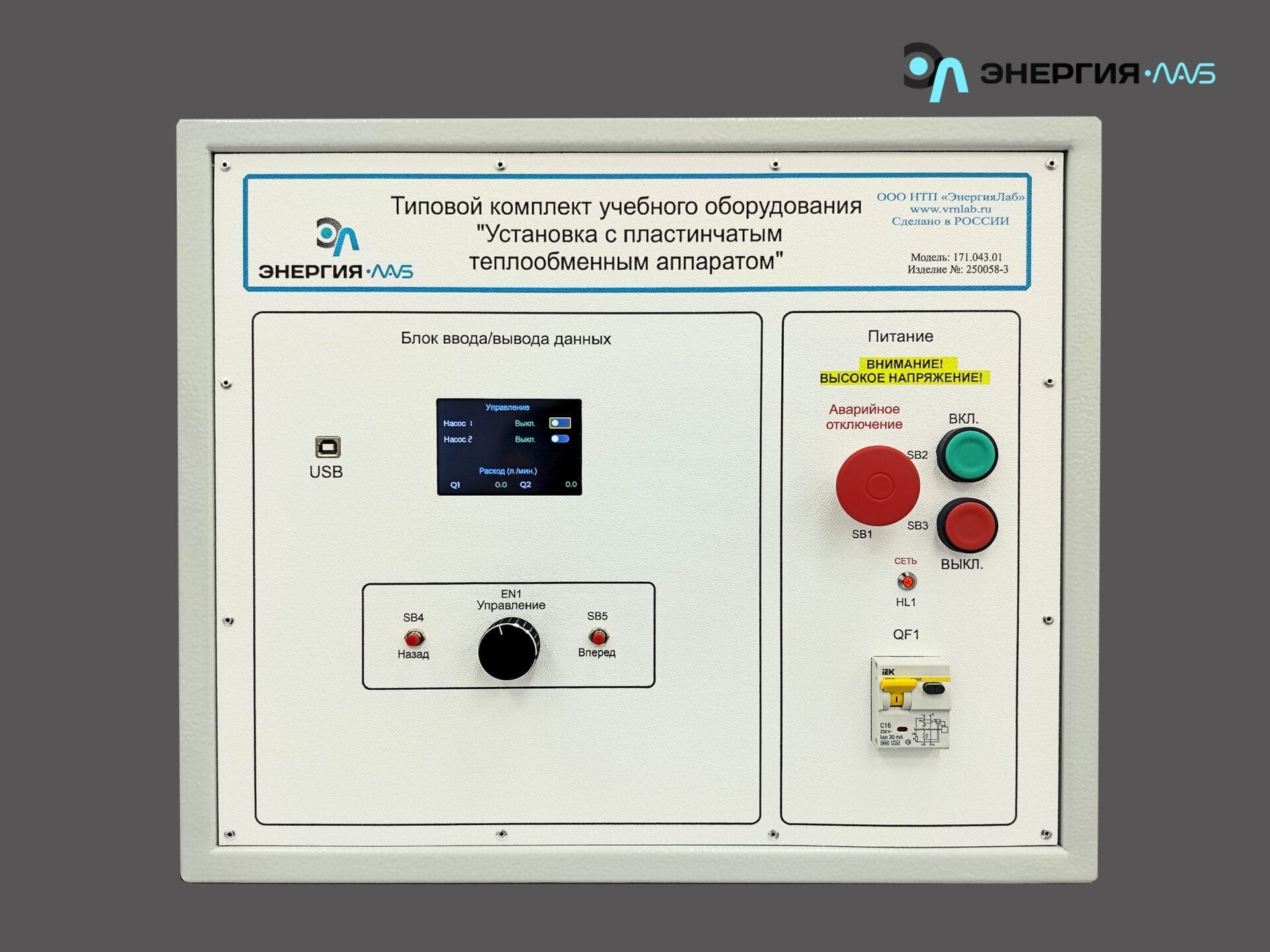

На внешней панели стенда ЖК-дисплей со следующими характеристиками:
- разрешение: 128x64;
- тип стекла: глянцевый
- контроллер: KS107/KS108;
- T_раб.: в диапазоне -20+70°С;
- Т_хран.: в диапазоне -30+80°С;
- угол зрения: 6°;
- Кнопочный пост управления – 1 шт.
– Ноутбук – 1 шт., со следующими характеристиками:
Диагональ экрана, дюйм 15.6
Номинальное разрешение экрана 1920x1080 пикс.
Тип процессора:
Объем кэша L3 3072 Кб
Объем кэша L2 512 Кб
Количество ядер/потоков 2
Разрядность 64 Бит
Тип процессора Core i5
Модель процессора 4200H частота 2.8 ГГц
Тип оперативной памяти DDR3
Объем оперативной памяти, Гб 4
Вес, кг 2,4
Операционная система Windows 8.1
– учебное пособие по проведению лабораторных работ - 1 шт;
– паспорт стенда - 1 шт.
Также комплекс содержит электронное учебное пособие по изучению гидравлики. Пособие объясняет основы и функционирование гидравлических устройств в разрезе с указанием принципиальных схем. Также в руководстве подобраны цветные изображения потоков жидкости внутри гидроаппаратуры, которые дают наглядное представление о ее принципе работы, приведен список важнейших норм в области гидравлики, упрощающий поиск информации, вся информация соответствует последним техническим разработкам.
Габариты стенда Ш*Г*В: 1200х600х1600
1. Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
2. Определение коэффициента теплопередачи и передаваемой тепловой мощности пластинчатого теплообменника при прямоточной схеме и при противоточной схеме.
3. Изучение процесса нагрева воды с помощью теплообменника.

Типовой комплект учебного оборудования «Пластинчатый теплообменник» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования «Пластинчатый теплообменник», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
