Лабораторный учебный стенд «Гидроприводы и гидромашины»

Модель: ЭЛБ-030.018.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовое, компьютерная версия.

Лабораторный стенд «Гидроприводы и гидромашины» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Комплекс снабжен учебно-методическими материалами.

Одновременно работы проводятся с группой из трех обучаемых человек.

Учебный стенд позволяет выполнять сборку различных гидравлических схем для изучения правил их построения, функционирования и проектирования.

Стенд позволяет выполнять сборку различных гидравлических систем для изучения правил их построения, функционирования и проектирования.

Максимальная потребляемая мощность, кВт

3

Электропитание:

от однофазной сети переменного тока

с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10-+35

Влажность, %

70



Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

2100

800

1800

Масса, кг

140

Количество человек, которое одновременно и активно может работать на комплекте

3

- Учебный стенд.

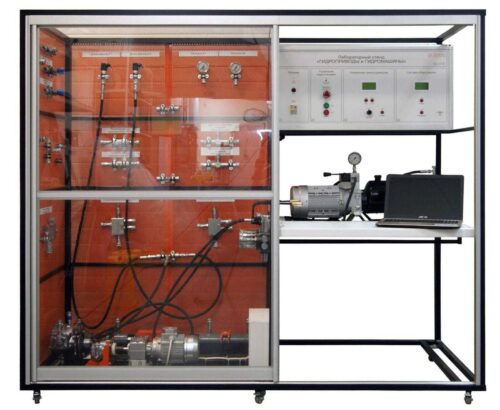

Учебный стенд представляет рамную конструкцию с размещенными на ней гидравлическими элементами. Лабораторная рама предназначена для установки тематического моноблока и ноутбука. Также на раме смонтированы:
1. Бак;
2. Предохранительный клапан;
3. Кран шаровый;
4. Фильтр;
5. Набор шлангов, фиттингов и быстроразъемных соединений для монтажа гидравлических схем;
6. Насос с электроприводом;
7. Датчик давления;
8. Гидроцилиндр двухстороннего действия;
9. Дроссель с обратным клапаном;
10. Распределитель с ручным управлением с пружинным возвратом;
11. Двухлинейный регулятор расхода;
12. Трехлинейный регулятор расхода;
13. Редукционный клапан;
14. Гидромотор;
15. Распределитель с ручным управлением с фиксацией;
16. Дроссель;
- Комплект методической и технической документации, предназначенный для преподавательского состава.
- Мультимедийная методика.
- Ноутбук.
1. Экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса
2. Исследование характеристик предохранительного клапана
3. Исследование характеристик системы насос – предохранительный клапан
4. Экспериментальное исследование течения жидкости по трубопроводу
5. Экспериментальное исследование характеристики дросселя с обратным клапаном
6. Изучение принципа действия гидравлического распределителя
7. Экспериментальное исследование характеристик двухлинейного регулятора расхода
8. Экспериментальное исследование характеристик трехлинейного регулятора расхода
9. Экспериментальное исследование характеристик трехлинейного редукционного клапана
10. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия
11. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия
12. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой дросселя в линии нагнетания и слива
13. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива
14. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой трехлинейного регулятора расхода в линии нагнетания
15. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением дросселя
16. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением двухлинейного регулятора расхода
17. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой дросселя в линии нагнетания и в линии слива
18. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива
19. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с трехлинейным регулятором расхода
20. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением дросселя
21. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением двухлинейного регулятора расхода
22. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода возвратно-поступательного действия с применением редукционного клапана
23. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия с применением редукционного клапана
24. Изучение типовых схем гидропривода с применение трехлинейного регулятора расхода (сборка схемы гидропривода дискретного ручного управления)

Лабораторный учебный стенд «Гидроприводы и гидромашины» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Лабораторный учебный стенд «Гидроприводы и гидромашины», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
