Лабораторный стенд «Основы теории цепей»

Лабораторный стенд «Основы теории цепей»
Модель: ЭЛБ-150.020.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
исполнение настольное, ручная версия

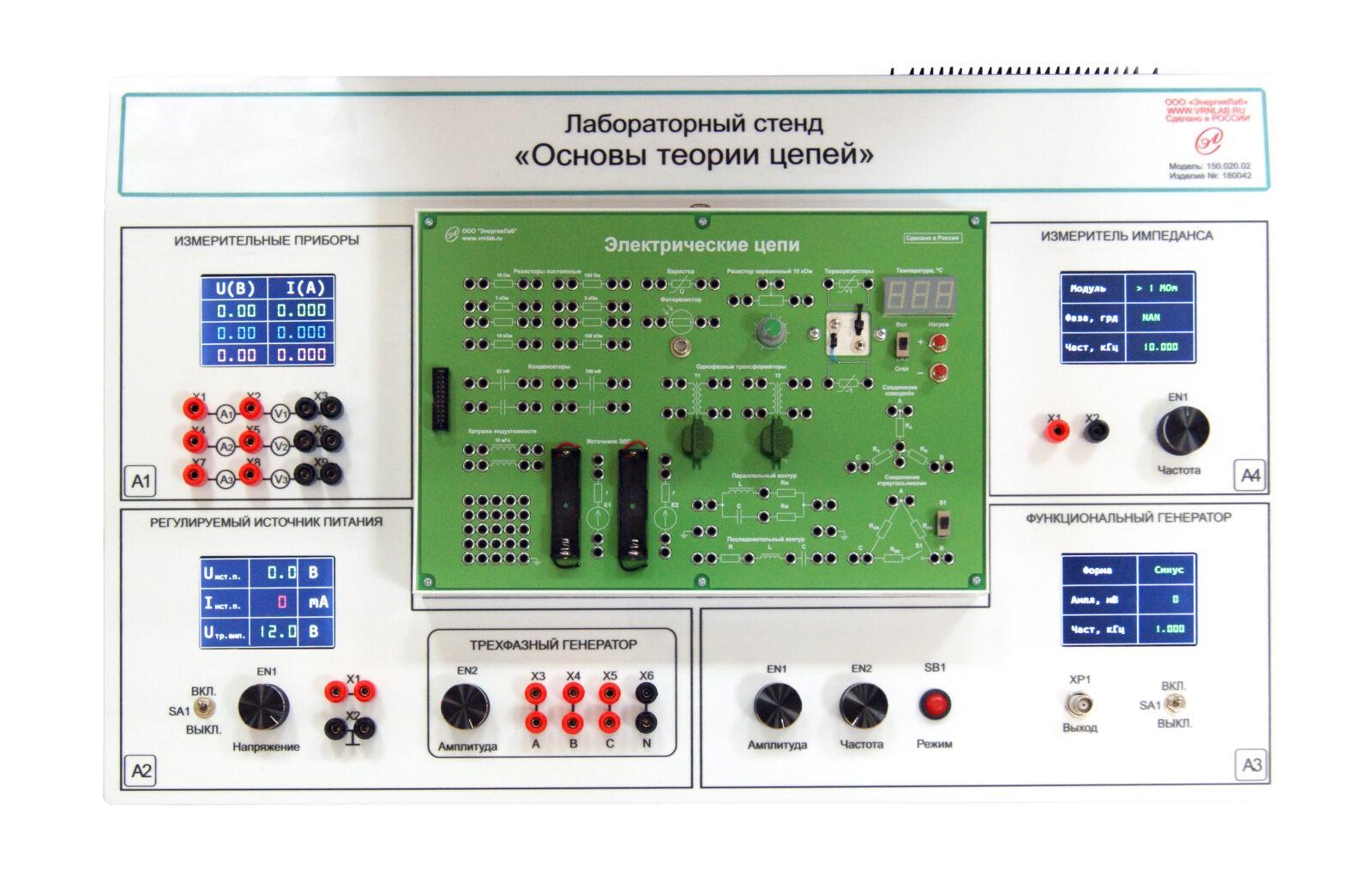

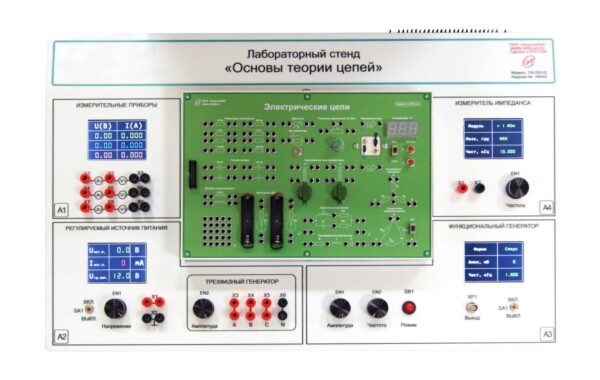

Лабораторный стенд «Основы теории цепей» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Потребляемая мощность, В·А

100

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

75

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

650

400

120

Масса, кг

10

Количество человек, которое одновременно и активно может работать на ко

плекте

2

1. Базовый блок «Основы теории цепей» - 1 шт.

Блок оснащен необходимым набором источников и измерителей для проведения лабораторно-практических работ при условии наличия комплекта сменных модулей.

1.1 Модуль «Питание» – 1 шт.

Модуль «Питание» предназначен для подключения стенда к однофазному напряжению 220В промышленной частоты.

1.2 Функциональный генератор – 1 шт.

Функциональный генератор предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.

1.3 Трехфазный генератор – 1 шт.

Трехфазный генератор предназначен для формирования трехфазной синусоиды, регулируемой амплитуды с фиксированной частой.

1.4 Регулируемый источник питания - 1 шт.

Регулируемый источник питания предназначен для формирования  постоянного напряжения с плавно регулировкой величины напряжения.

1.5 Измерительные приборы - 1 шт.

Измерительные приборы предназначен для измерения тока и напряжения в цепях переменного и постоянного тока.

1.6 Модуль «Измеритель импеданса» - 1 шт.

Модуль «Измеритель импеданса» предназначен для измерения комплексного сопротивления, осуществления измерения модуля, аргумента, расчет эквивалентного сопротивления емкости и индуктивности.

1.7 Микропроцессорная  система – 1 шт.

Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

2. Модуль «Электрические цепи» – 1 шт.

Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по исследованию отдельных полупроводниковых приборов, а также функциональных узлов на полупроводниковых элементах.

3. Набор аксессуаров и документов – 1 шт.

3.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

3.2 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

3.3 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

3.4 Комплект технической документации – 1 шт.

3.4.1 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

3.4.2 Краткие теоретические сведения – 1 шт.
Набор документации, содержащий основные теоретические сведения.

3.4.3 Руководство по выполнению базовых экспериментов.
Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.
1. Электрические цепи постоянного тока
1.1.   Параметры электрической цепи постоянных напряжения и тока
1.2.   Закон Ома.
1.3.   Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4.   Эквивалентный источник напряжения (ЭДС).
1.5.   Последовательное соединение источников напряжения (ЭДС).
1.6.   Параллельное соединение источников напряжения (ЭДС).
1.7.   Электрическая мощность и работа.
1.8.   Коэффициент полезного действия электрической цепи.
1.9.    Согласование источника и нагрузки по напряжению, току и мощности.
1.10.    Процессы при заряде и разряде конденсатора.
1.11.    Процессы при включении под напряжение и коротком замыкании катушки индуктивности.

2. Электрические цепи однофазного переменного тока
2.1.   Параметры синусоидальных напряжения и тока.
2.2.   Активная мощность цепи синусоидального тока.
2.3.   Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4.   Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5.   Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6.   Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.

3. Электрические цепи трехфазного переменного тока
3.1. Напряжения и токи в трехфазной цепи.
3.2. Трехфазная нагрузка, соединенная по схеме «звезда».
3.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.5.  Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».

4. Переходные процессы в линейных электрических цепях
4.1. Переходные процессы в цепи с конденсатором и резисторами.
4.2. Переходные процессы в цепи с катушкой индуктивности.
4.3. Переходные процессы в колебательном контуре.

Лабораторный стенд «Основы теории цепей» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Лабораторный стенд «Основы теории цепей», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
