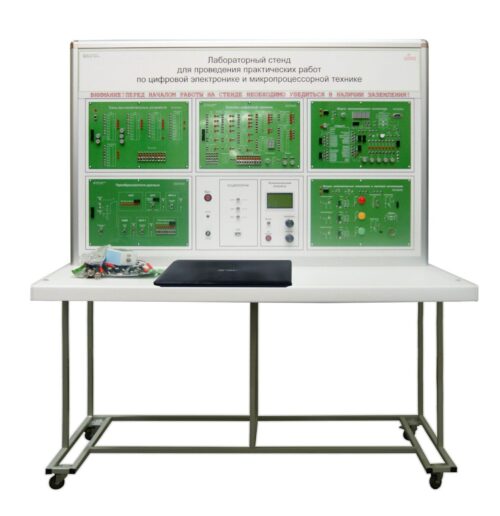

Учебный лабораторный стенд для проведения практических работ по цифровой электронике и микропроцессорной технике

Учебный лабораторный стенд для проведения практических работ по цифровой электронике и микропроцессорной технике
Модель: ЭЛБ-020.016.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Основы цифровой электроники и микропроцессорной техники" в средних специальных и высших учебных заведениях.

Учебный лабораторный стенд позволяет произвести более 30 лабораторных работ по исследованию, управлению, тестированию.

Потребляемая мощность, В·А

100

Электропитание:

- от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

- частота, Гц



220 ± 22

50 ± 0,5

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, оС.

+10 … +35

Относительная влажность воздуха, %, при +25 оС.

до 80

Габаритные размеры, мм

- длина (по фронту)

- ширина (ортогонально фронту)

- высота



1100

600

1400

Масса, кг

15

Количество человек, которое одновременно и активно может работать на комплект

      2


1.

Лабораторный стол

1 шт.

2.

Ноутбук

1 шт.

Моноблок «Основы цифровой электроники и микропроцессорной техники»

3.

Модуль питания

1 шт.

4.

Функциональный генератор

1 шт.

5.

Цифровой, двухканальный осциллограф

1 шт.

6.

Модуль Цифровая техника

1 шт.

7.

Модуль Узлы вычислительных устройств

1 шт.

8.

Модуль Преобразования данных

1 шт.

9.

Модуль программируемого контроллера

1 шт.

10.

Модуль исполнительных механизмов и световой сигнализации

1 шт.

Набор аксессуаров и документов

11.

Комплект соединительных проводов и сетевых шнуров

1 шт.

12.

Паспорт

1 шт.

13.

Техническое описание оборудование

1 шт.

14.

Мультимедийная методика

1 шт.

15.

Комплект программного обеспечения

1 шт.

16.

Руководство по выполнению базовых экспериментов




Цифровая техника
1. Исследование базовых логических элементов: 2И, 2ИЛИ, НЕ, 2И-НЕ, 2ИЛИ-НЕ, исключающее 2ИЛИ и триггера Шмитта
2. Исследование JK и RS - триггера
3. Исследование D – триггера  и делителя частоты
4. Изучение способов задания логических уровней, сигналов и их индикации
5. Изучение мультиплексоров
6. Изучение преобразователя двоичного кода в десятичный и дешифратора
7. Изучение асинхронного счетчика и синхронного реверсивного счетчика
8. Изучение параллельного, последовательного и универсального регистров

Узлы вычислительных устройств
1. Изучение ОЗУ,
2. Изучение ПЗУ,
3. Изучение Сумматора,
4. Изучение Схемы контроля четности,
5. Изучение цифрового компаратора.

Преобразования данных
1. Изучение ЦАП,
2. Изучение АЦП.

Программируемого контроллера и модуль исполнительных механизмов и световой сигнализации
1. Порты ввода-вывода микроконтроллера.
2. Таймеры – счётчики микроконтроллера.
3. Способы отсчетов временных интервалов.
4. Способы отображения информации на семисегментном индикаторе.
5. Принципы динамической индикации.
6. Использование АЦП микроконтроллера.
7. Изучение взаимодействия микроконтроллера с персональным компьютером через Com-порт.
8. Изучение методов помехоустойчивого кодирования при передаче данных по последовательным линиям связи.
9. Изучение регулировки мощности на основе ШИМ.
10. Управление программируемым контроллером.
11. Тестирование основных логических функций.
12. Тестирование специальных логических функций.
13. Тестирование логической функции для управления объектом.
14. Примеры автоматических систем управления на основе программируемого контроллера.
14.1 Автоматическая система управления светофором.
14.2 Автоматическая система управления внутренним освещением.
14.3 Автоматическая система управления наружным освещением.
14.4 Автоматическая система управления звуковым оповещением.
14.5 Автоматическая система охранной сигнализации.
14.6 Автоматическая система управления исполнительным двигателем.

Учебный лабораторный стенд для проведения практических работ по цифровой электронике и микропроцессорной технике производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный стенд для проведения практических работ по цифровой электронике и микропроцессорной технике, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
