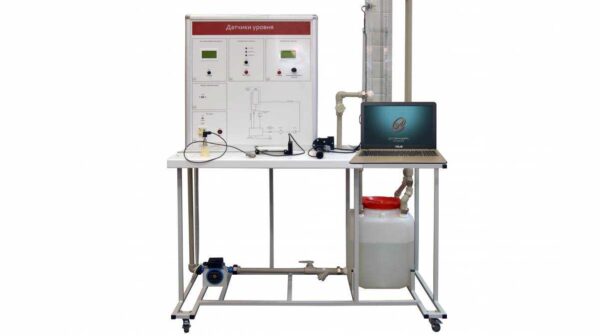

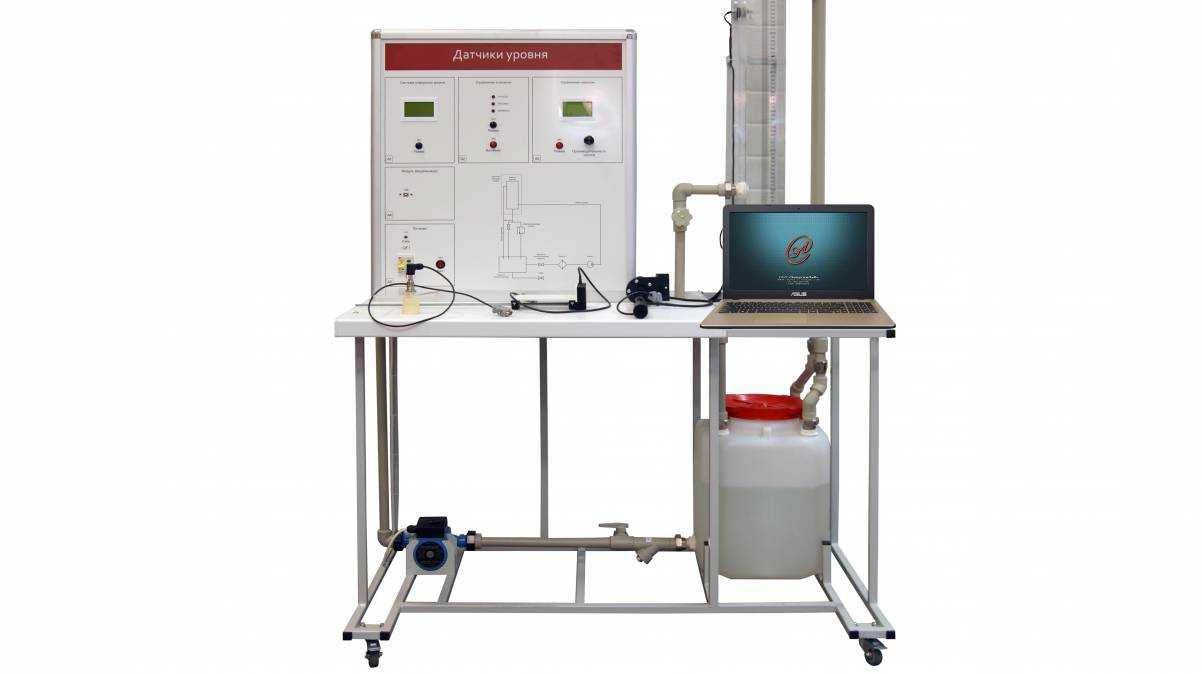

Лабораторный стенд «Датчики уровня»

Лабораторный стенд «Датчики уровня»
Модель: ЭЛБ-001.020.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовое, компьютерная версия.

Назначение.
Лабораторный стенд «Приборы измерения уровня» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков при изучении способов измерения давления.

Особенности исполнения
1. Комплект представляет собой гидравлическую систему, позволяющую осуществлять измерение уровня различными приборами;
2. Комплект лабораторного оборудования состоит из системы подачи воды и системы измерения уровня различными приборами;
3. В качестве исследуемых устройств и приборов используются различные приборы для измерения уровня.

Дополнительные возможности стенда.
1. Наличие регулятора позволяет осуществлять регулирование уровня жидкости в мерной емкости путем изменения производительности подающего насоса.
2. Наличие на сливной трубе электромагнитного клапана позволяет регулировать слив воды из мерной емкости и таким образом регулировать уровень жидкости при постоянной производительности подающего насоса.
3. Наличие шарового крана, установленного параллельно электромагнитному клапану позволяет вносить возмущающее воздействие на систему автоматического поддержания уровня.
4. Программное обеспечение позволяет управлять всеми устройствами, установленными на стенде, а также настраивать различные параметры системы автоматического поддержания уровня.
5. Со стендом поставляется программный комплекс ELAB.

Потребляемая мощность, Вт, не более

1200

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

220

частота, Гц

50

Класс защиты от поражения электрическим током

I

Габаритные размеры, мм, не более

длина (по фронту)

1200

ширина (ортогонально фронту)

600

высота

1600

Масса, кг, не более

100

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Ноутбук – 1 шт.
Ноутбук предназначен для отображения результатов измерений приборами и датчиками.

2. Лабораторный стенд «Приборы измерения уровня» - 1 шт.
Лабораторный стенд «Приборы измерения уровня» предназначен для изучения способов измерения уровня.

2.1 Насос циркуляционный – 1 шт.
Циркуляционный насос для установки на трубопровод с «мокрым» ротором. Небольшой и работающий практически бесшумно насос предназначен для работы в системах отопления с теплоносителем температурой не выше +110°С.

2.2 Технологическая емкость объемом 40 литров – 1 шт.
Технологическая емкость оснащена пластиковыми резьбовыми отводами для подсоединения трубопроводной арматуры и штуцера для заправки/слива жидкости. Также емкость имеет широкую горловину с резьбовой крышкой. Заполнение емкости может осуществляться как через горловину, так и с помощью шланга через штуцер.

2.3 Мерная емкость – 1 шт.

2.4 Датчик уровня кондуктометрический – 3 шт.

2.5 Датчик уровня поплавковый дискретный – 1 шт.

2.6 Датчик уровня поплавковый аналоговый – 1 шт.

2.7 Датчик уровня гидростатический – 1 шт.

2.8 Датчик уровня ультразвуковой – 1 шт.

2.9. Моноблок «Приборы измерения давления» - 1 шт.
Моноблок «Приборы измерения давления» предназначен для проведения лабораторно-практических работ.

3. Набор аксессуаров и документов – 1 шт.

3.1 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

3.2 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

3.3 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

3.4 Программный комплекс ELAB – 1 шт.
Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

3.5 Руководство по выполнению базовых экспериментов.
Руководство должно включать краткие теоретические сведения, а также подробный порядок выполнения лабораторных работ.
1. Изучение датчика уровня кондуктометрического, принципа его действия, определение относительной погрешности измерения при различных уровнях.
2. Изучение датчика уровня поплавкового дискретного, принципа действия, определение относительной погрешности измерения при различных уровнях.
3. Изучение датчика уровня поплавкового аналогового, принципа действия, определение относительной погрешности измерения при различных уровнях.
4. Изучение датчика уровня гидростатического, принципа действия, определение относительной погрешности измерения при различных уровнях.
5. Изучение датчика уровня ультразвукового, принципа действия, определение относительной погрешности измерения при различных уровнях.

Лабораторный стенд «Датчики уровня» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Лабораторный стенд «Датчики уровня», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
