Учебный лабораторный комплекс «Теория электрической связи» - 2

Модель: ЭЛБ-150.001.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Лабораторная установка формирует одно рабочее место для двух-трех студентов и обеспечивает проведение серии экспериментов учебного лабораторного практикума дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» и смежных дисциплин.

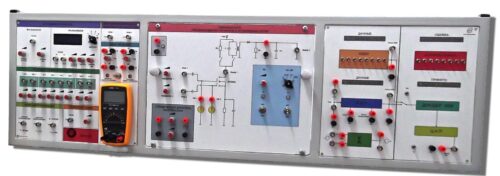

Лабораторная установка конструктивно выполнена в виде модульной конструкции, представляющей собой базовый модуль и комплект сменных блоков. Лабораторная установка включает все необходимые для выполнения цикла лабораторных работ элементы и устройства.

Встроенный USB осциллограф с русифицированным программным обеспечением позволяет:
- выводить в одних координатных осях 2 измерительного канала;
- строить фигуры Лиссажу;
- производить анализ спектра;
- производить математические операции между каналами;
- производить измерение амплитуды, частоты, среднеквадратического значения сигнала;
- сохранять массив данных из буфера для последующего анализа;
- производить экспорт осциллограмм в графические форматы;

Сменные блоки:
- Сменный блок «Дискретизация сигналов» содержит – дискретизатор, переключатель фиксированных частот дискретизации (3, 6, 12, 24 и 48кГц) и 3 ФНЧ четвертого порядка на операционных усилителях с частотами среза 3, 6 и 12 кГц. Особенностью блока является выбор, как частот сигнала, так и частот дискретизации, облегчающее наблюдение на осциллографе дискретизированных сигналов.
- Сменный блок «Модулятор-демодулятор» обеспечивает возможность получения и детектирования сигналов с амплитудной и угловой модуляцией и манипуляцией, оценивать помехоустойчивость разных видов модуляции.
- Сменный блок «Помехоустойчивое кодирование» позволяет изучать принципы работы кодера и декодера циклического кода, наблюдать за процессом обнаружения и исправления ошибок, оценивать помехоустойчивость кода (7,4).
- Сменный блок «Преобразование сигналов в нелинейных цепях» позволяет подробно изучать такие преобразования в радиотехнике, как изменение формы и спектра сигналов нелинейной безынерционной цепью, нелинейное резонансное усиление, умножение частоты, преобразование частоты, амплитудную модуляцию и детектирование АМ сигналов.
- Сменный блок «Частотный модем» содержит частотный модулятор на генераторе управляемым напряжением и частотный детектор на специализированной интегральной микросхеме.
- Сменный блок «Исследование LC и RC автогенераторов» содержит LC и RC автогенераторы различных типов.
- Сменный блок «Линейные и нелинейные звенья» содержит линейные цепи (ФНЧ с частотами среза 3 и 6 кГц; ПФ с центральной частотой 6 кГц и полосой пропускания 0.5 кГц), нелинейные безынерционные цепи, а также сумматор для исследования синтеза сигналов методом сложения гармоник.
- Источники сигналов.
- Сменные блоки, содержащие исследуемые функциональные узлы, гнезда контрольных точек, необходимые органы управления и индикации.
- Модуль питания, в котором расположены измерительные приборы постоянного напряжения, разъемы питания для сменных модулей, разъем сетевого питания.
- Регулируемые источники напряжения смещения.
- Комплект проводов.
- Мультиметр.
- Моноблок Intel.
- Методические рекомендации.
- Мультимедийная методика.
- Встроенный USB осциллограф с русифицированным программным обеспечением.
1. Исследование спектрального состава гармонических и импульсных сигналов.
2. Исследование процессов дискретизации и восстановления непрерывных сигналов.
3. Исследование амплитудного модулятора.
4. Исследование частотного модулятора.
5. Исследование помехоустойчивости систем связи с амплитудной и частотной модуляцией.
6. Исследование преобразования формы и спектра сигналов нелинейными цепями.
7. Исследование работы смесителя на двухзатворном полевом транзисторе и амплитудного детектора.
8. Исследование принципов работы частотного модема.
9. Исследование LC автогенератора.
10. Исследование RC- автогенератора c мостом Вина.
11. Исследование линейных избирательных цепей.
12. Исследование нелинейных цепей.
13. Исследование аналого-цифрового преобразования.
14. Исследование цифро-аналогового преобразования.
15. Исследование принципов работы кодера и декодера циклического кода.
16. Исследование помехоустойчивости циклического кода.

Учебный лабораторный комплекс «Теория электрической связи» - 2 производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный комплекс «Теория электрической связи» - 2, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
