Комплект учебного лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи»

Комплект учебного лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи»
Модель: ЭЛБ-241.088.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
исполнение стендовое, компьютерная версия

Назначение.
Комплект учебного лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи», предназначенный для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект учебного лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи» выполнен в стендовом исполнении, имеет один тематический моноблок, который расположен на лабораторном столе, оснащенным выдвижной полкой для ноутбука и выдвижным ящиком.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Комплект лабораторного оборудования включает в себя: ноутбук, осциллограф и программное обеспечение, которое позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

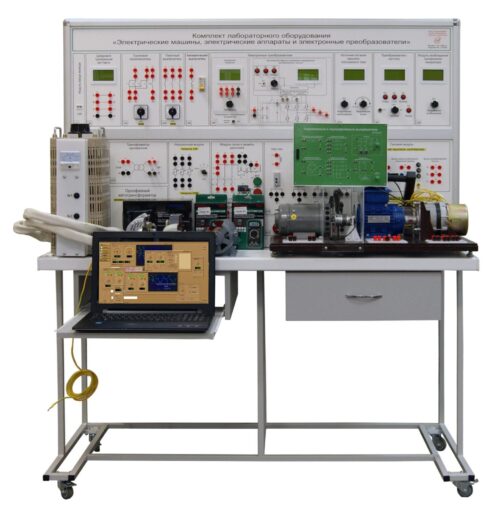

Комплект учебного лабораторного оборудования представляет собой сборную конструкцию.

№ п/п

Наименование

Назначение

Технические характеристики

1

Электромашинный агрегат

Предназначен для выполнения лабораторно-практических работ с использованием электрических машин

Основание электромашинного агрегата представляет собой металлическую площадку толщиной 5 мм, покрытой порошковой краской с лаковой защитой и оснащенной прорезиненными опорами.

На основании закреплены электрические машины:

- машина постоянного тока независимого возбуждения;

- асинхронный двигатель с короткозамкнутым ротором;

- синхронный генератор с электромагнитной системой возбуждения.

Каждая электрическая машина оснащена контактной панелью с защищенными гнездами. Контактная панель выполнена из акрилового материала, надписи и схемы нанесены методом лазерной гравировки.

Валы электрических машин соединены между собой с помощью виброгасящих, кулачковых, разборных муфт с полиуретановой вставкой и посадкой на вал стяжным винтом. На одном валу с электрическими машинами закреплен импульсный датчик скорости, состоящий из фотоэлектрического датчика, электронной платы и оптического диска.

Количество входных каналов у импульсного датчика скорости - 1, выходные сигналы – серия импульсов, число импульсов за оборот в серии 60, а диапазон измерения частот от 0….10 000 об/мин.

Электромашинный агрегат оснащен устройством механического тормоза, которое состоит из:

- тормозного диска;

- тормозных колодок и ручки с тросовым приводом, закрепленной на металлическом кронштейне, приваренном к основанию.

Место соединения валов электрических машин, тормозной и оптический диски защищены кожухом, выполненного из пластика (сополимер акрилонитрила, стирола и бутадиена), с прозрачной вставкой из акрилового материала. Кожух предотвращает попадания посторонних предметов в зону вращения дисков.

Электромашинный агрегат оснащен защитным проводником для подключения его к шине защитного заземления.

2

Ноутбук

Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.

3

Лабораторный стол

Лабораторный стол предназначен для установки тематических моноблоков, электромашинного агрегата, трехфазного автотрансформатора, ноутбука и другого необходимого оборудования.

Лабораторный стол состоит из основания и столешницы. Основание стола представляет собой сварную конструкцию, из металлического профиля размером 20 мм*20 мм*2 мм, покрытого порошковой краской светло-серого цвета. Основание оснащено поворотными колесными опорами с возможностью фиксации. Колесные опоры имеют установочную площадку размером 60 мм*60 мм и диаметр колеса 50 мм для обеспечения необходимой прочности. На основании лабораторного стола закреплена столешница, которая выполнена из диэлектрического материала. Лабораторный стол, оснащен выдвижной полкой для ноутбука и выдвижным ящиком.

4

Моноблок

Моноблок предназначен для проведения лабораторно-практических работ по темам «Электрические машины, электрические аппараты и электронные преобразователи.

Габаритные размеры, мм:

длина 1380 мм,

ширина 290 мм,

высота 800 мм.

Моноблок представляет собой каркас, выполненный из анодированных, алюминиевых профилей. Конструкция моноблока и используемые материалы обеспечивают необходимую жесткость конструкции, долговечность и устойчивость к повреждениям во время эксплуатации. Лицевая и боковые панели, выполнены из пластика (сополимер акрилонитрила, стирола и бутадиена), толщиной 4 мм, светлого цвета с текстурированной поверхностью, которая повышает устойчивость надписей и мнемосхем к царапинам и прочим повреждениям в процессе эксплуатации. Надписи, схемы и обозначения на лицевой и боковых панелях выполнены с помощью цветной ультра - фиолетовой термопечати с полиуретановым прозрачным покрытием.  Задняя стенка моноблока съемная, для обеспечения доступа к внутреннему пространству моноблока для монтажа и проведения ремонта. Задняя стенка выполнена из ПВХ, толщиной 5 мм, белого цвета.

4.1

Модуль питания

Модуль питания предназначен для ввода трехфазного напряжения 380В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль питания включает в себя вводной дифференциальный автомат, индикатор фаз, кнопочный пост управления Вкл/Выкл с магнитным пускателем, и кнопку аварийного отключения. Модуль оснащен защищенными клеммами, к которым подключено напряжение 380 В, 50 Гц. Ток утечки 30 мА, ток защиты 16 А.

4.2

Силовой модуль

Силовой модуль предназначен для подключения электромашинного агрегата к стенду.

Силовой модуль укомплектован защищенными клеммами, диаметром 4 мм.

4.3

Модуль источника питания машины постоянного тока

Модуль источника питания машины постоянного тока предназначен для питания и управления машины постоянного тока.

Источник питания машины постоянного тока представляет собой двухкомплектный тиристорный преобразователь с возможностью регулирования напряжения якоря и обмотки возбуждения. Имеется грубое и точное регулирование напряжения, а также в наличии графический ЖК дисплея для цифровой индикации режимных параметров каждого канала.

Количество каналов 2;

Диапазон регулирования напряжения, В от 0 до 250;

Максимальный ток нагрузки, А, 5.

4.4

Преобразователь частоты

Преобразователь частоты предназначен для высокоэффективного управления скоростью вращения трехфазного асинхронного двигателя переменного тока

В наличии графический ЖК дисплей для цифровой индикации режимных параметров. Имеется кнопочная панель управления: Вперед, Назад, Стоп, Режим. Грубая и точная установка частоты (оборотов) осуществляется энкодером. Преобразователь частоты осуществляет измерение и отображение напряжения, тока статорной обмотки, а также частоту широтно-импульсной модуляции и скорость ротора.

Мощность двигателя, кВт, 1,5;

Диапазон регулирования частоты, Гц от 1…60;

Точность установки частоты, Гц 1;

Моторное ускорение, Гц/1 от 0,5…50;

Режим работы – стабилизация частоты/стабилизация оборотов.

4.5

Нагрузочный модуль

Нагрузочный модуль предназначен для снятия нагрузочных и рабочих характеристик электрических машин.

Нагрузочный модуль состоит из модулей «Нагрузка 12В» и «Нагрузка 220В». Модуль «Нагрузка 12В» представляет собой трехфазную группу переменных резисторов, переключение параметров обеспечивается галетным переключателем. Номинальное напряжение 12В.

Модуль «Нагрузка 220В» представляет собой переменный резистор с дискретным изменением сопротивления, переключение параметров обеспечивается галетным переключателем. Номинальное напряжение 220 В.

4.6

Цифровой трехфазный ваттметр

Цифровой трехфазный ваттметр предназначен для измерения напряжения, тока и активной мощности в каждой фазе трехфазного напряжения.

Наличие графического ЖК дисплея для цифровой индикации среднеквадратичных значений напряжения и тока, а также значения потребляемой активной мощности и коэффициента мощности для каждой фазы. Ваттметр позволяет измерять как переменное, так и постоянное напряжение и ток.

Точность измерения напряжения, В 0,1;

Точность измерения тока, А 0,01;

Точность измерения мощности, Вт 1;

Максимальная частота входного сигнала, кГц-1;

Время интеграции, 0,5 с;

Диапазон измерения напряжения, В от 0…600;

Диапазон измерения тока, А от 0…10

4.7

Модуль возбуждения синхронной машины

Модуль возбуждения синхронной машины предназначена для возбуждения синхронной машины с магнитоэлектрической системой возбуждения.

Количество каналов 1

Диапазон регулирования напряжения, В от 0 до 100;

Максимальный ток нагрузки, А 5.

4.8

Модуль трансформатора трехфазного

Модуль трансформатора трехфазного предназначен для исследования трехфазных трансформаторов.

Модуль состоит из трансформаторной группы, состоящей из трех маломощных однофазных трансформаторов с характеристиками: 30 ВА, 220/12В.

4.9

Модуль для исследования пакетного выключателя

Модуль для исследования пакетного выключателя позволяет исследовать конструкцию и проверять действие пакетного выключателя.

На лицевой части модуля показана принципиальная схема цепи пакетного выключателя

4.10

Модуль для исследования группового переключателя

Модуль для исследования группового переключателя позволяет исследовать конструкцию и особенности группового переключателя.

Подключение группового переключателя к нагрузке и другим элементам схемы осуществляется с помощью защищенных клемм диаметром 4 мм.

4.11

Модуль защитных реле

Модуль защитных реле позволяет исследовать современные защитные реле, применяемые в электрических сетях.

Модуль в своем составе, представляет реле тока, реле напряжения, реле времени, промежуточное реле. На лицевой части модуля показаны схемы реле.

4.12

Модуль исследования работы автоматического выключателя

Модуль исследования работы автоматического выключателя позволяет исследовать конструкцию и особенности работы автоматического выключателя. На лицевой части модуля показана схема исследования выключателя.

Подключение автоматического выключателя к нагрузке и другим элементам схемы осуществляется с помощью защищенных клемм диаметром 4 мм.

4.13

Модуль пуска и защиты двигателя

Модуль пуска и защиты двигателя позволяет провести исследование устройств, предназначенных для прямого пуска двигателя, а также проверки устройств, обеспечивающих прямой пуск.

Модуль состоит из электромагнитного контактора, теплового реле и кнопочного поста управления.

На лицевой части модуля показана принципиальная схема прямого пуска двигателя.

4.14

Модуль электронные преобразователи

Предназначен для выполнения лабораторных работ по теме «Электронные преобразователи».

Рабочее напряжение модуля 12 В, для обеспечения безопасности.

4.14.1

Модуль регулируемого трехфазного генератора

Модуль регулируемого трехфазного генератора предназначен для формирования трехфазной синусоиды с плавно регулируемой амплитудой и фиксированной частотой с цифровой индикацией текущего значения частоты и амплитуды.

Амплитуда выходного напряжения, В от 0…10;

Максимальный ток нагрузки, 0,3 А

Частота, 50 Гц.

Грубое и точное регулирование амплитуды с помощью энкодера. Графический ЖК дисплей для цифровой индикации текущего значения частоты и амплитуды.

4.14.2

Модуль управляемые и неуправляемые выпрямители

Модуль управляемые и неуправляемые выпрямители предназначены для проведения лабораторно-практических занятий. Модуль позволяет исследовать основные схемы силовой электроники на низком напряжении для обеспечения электробезопасности

Модуль содержит необходимые объекты исследований: однофазный однополупериодный, неуправляемый выпрямитель, однофазный мостовой неуправляемый выпрямитель, трехфазный нулевой неуправляемый выпрямитель, трехфазный мостовой неуправляемый выпрямитель, сглаживающий фильтр, нагрузку.

4.14.3

Модуль автономный инвертор напряжения и двухзвенный преобразователь частоты

Модуль предназначен для исследования инверторов напряжения и преобразователей частоты.

Модуль содержит необходимые объекты исследований: внутреннюю структуру автономного инвертора напряжения, выпрямитель, фильтр, инвертор, широтно-импульсную модуляцию, а также органы управления и ввод параметров с ЖК дисплеем.

4.15

Микропроцессорная система

Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Микропроцессорная система обеспечивает сбор данных и управление по всем модулям моноблока. Микропроцессорная система выполнена по принципу открытой модульной архитектуры, для упрощения модернизации и ремонта. Базовая платформа выполнена в виде кросс-панели. Количество подключаемых модулей 5. Базовая платформа имеет возможность масштабирования путем подключения дополнительных кросс-панелей, для расширения функциональных возможностей по измерению и управлению. Подключение дополнительных кросс-панелей осуществляется с помощью гибкого шлейфа с десятикратным двухрядным разъемом. Кросс-панель содержит дополнительный разъем для подключения по интерфейсу RS-485 и обеспечивает связь модулей по интерфейсам RS-485 со скоростью обмена 115200 бад/сек и с тактовой частотой 100 кГц.

Модули, для установки в кросс-панели представляют собой функционально законченное устройство и имеют в своем составе микропроцессор для предварительной обработки информации. Подключение модулей осуществляться с помощью 62-контактного разъема.

Микропроцессорная система обеспечивает связь с персональным компьютером по интерфейсу USB.

4.16

Модуль ввода-вывода

Модуль ввода-вывода предназначен для отладки стенда, а также для подключения ноутбука к аппаратной части стенда через USB разъем.

Модуль ввода вывода оснащен розеткой USB-А.Подключение к ноутбуку осуществляется с помощью кабеля, оснащенного вилками USB-А.

5

Набор дополнительных аксессуаров и документов

5.1

Трехфазный автотрансформатор

Трехфазный автотрансформатор предназначен для плавного регулирования трехфазного напряжения переменного тока.

Число фаз - 3;

Предельное значение тока нагрузки, А 4;

Номинальное входное напряжение, В 380;

Диапазон выходных напряжений, В от 4…450;

Частота напряжения, Гц 50;

Защита от перегрузки по току.

5.2

Мультиметр (2 шт)

Мультиметр предназначен для измерения электрических величин: токов и напряжений постоянного тока и переменного тока, сопротивления.

Постоянное напряжение:

200mВ/2В

20В/200В

600В

Переменное напряжение:

200В/600В

Постоянный ток:

200мкА/2мА/20мА

200мА, 10A

Сопротивление:

200 Ом

2КОм/20КОм/200КОм/2МОм

Тестирование диодов;

«Прозвонка» целостности цепи;

Режим "DATA HOLD";

Подсветка дисплея;

3,5х разрядный дисплей;

5.3

Цифровой USB осциллограф

Цифровой осциллограф USB предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

Количество каналов 2;

Полоса пропускания:

при 20мВ, 50мВV, 100мВ/деление - 5 МГц,
при 200мВ/деление – 10 МГц,
при 500мВ, 1В, 2В, 5В – 20 МГц,

Максимальная амплитуда сигнала: 4.5В;

Режим входа: только открытый;

Вертикальное разрешение: 8 бит;

Режим Х-У: в наличии;

Режимы синхронизации:

авто, ждущий, однократный

5.4

Модели электрических машин (3 шт)

Модели электрических машин предназначены для изучения и исследования устройства и конструкции электрических машин переменного и постоянного тока, а также исследования конструкции асинхронной и синхронной машин.

Модели представляют собой набор моделей электрических машин с вырезами для демонстрации устройства и конструкции, в том числе:

- асинхронный двигатель;

- двигатель постоянного тока;

- синхронный генератор.

5.5

Комплект соединительных проводов и сетевых шнуров

Комплект представляет минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых лабораторных работ.

Состав комплекта в приложении №2

5.6

Паспорт

Паспорт - основной документ, включающий в себя руководство по эксплуатации

В паспорте прописаны следующие графы:

1. Назначение лабораторного стенда.

2. Технические условия и комплектующие.

3. Устройство и принципы работы.

4. Меры предосторожности.

5. Гарантийные обязательства.

5.7

Мультимедийная методика

Мультимедийная методика представляет собой учебный фильм с подробным описанием лабораторного стенда, а также краткой демонстрацией выполнения лабораторных работ.

Мультимедийная методика записана на DVD диск

6.

Комплект программного обеспечения

Комплект программного обеспечения лабораторного стенда предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Кроме того, комплекс программного обеспечения имеет возможность моделировать и анализировать схемы электронных устройств. Программный комплекс имеет свидетельство о государственной регистрации программы для ЭВМ.

Операционная система с поддержкой программного обеспечения для стенда.

Разрядность рабочей среды 64 бит.

Форматы сохранения данных: jpg, bmp, txt, xls.

Доступные модули:

- модули управления;

- модули индикации.

Режим управления модулями:

- ручное;

- программное.

Установка комплекта программного обеспечения осуществляется с электронного носителя (CD, DVD диски, USB накопители).

6.1

Программное обеспечение для сбора данных и управления

Программное обеспечение предназначено для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

Программное обеспечение для сбора данных и управления при каждом запуске автоматически определяет активный порт подключения оборудования, при этом номер порта автоматически подсвечивается в сплывающем окне.

Корректный запуск программного обеспечения для сбора данных и управления производится только при наличии соединения ноутбука с аппаратной частью лабораторного оборудования (USB соединение, радиоканал), а также при включенном питании лабораторного стенда.

Программное обеспечение для сбора данных и управления является универсальным, и обеспечивает проведение лабораторных работ по разделам: электрические машины, электрические аппараты и электронные преобразователи. После запуска программы производится распознание подключенного устройства и конфигурирование окна программы под конкретное устройство.

В основном окне программы для сбора данных и управления появляется список доступных модулей управления и индикации, внешний вид и количество которых зависит от подключенного лабораторного оборудования. Также программное обеспечение для сбора данных и управления имеет средства для самодиагностики подключенных установок, выявления неисправных зон и датчиков.

Доступные модули управления выполнены в едином стиле. Инструменты программы позволяют в реальном времени управлять аппаратной частью стенда: источниками питания, функциональными генераторами сигналов, преобразователями частоты, тиристорными регуляторами.

Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление, возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.

Модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, некоторые индикаторы выполнены в аналоговом варианте(стрелочные вольтметры, амперметры, энкодеры).

Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, а также в отдельном окне выводят значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивать возможность наложения графиков в одной плоскости для определения зависимости исследуемых величин, аппроксимировать полученную графическую зависимость.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном и текстовом форматах.

6.2

Программное обеспечение для работы с осциллографом

Программное обеспечение для работы с осциллографом позволяет осуществлять регистрацию исследуемых величин на экране ноутбука.

6.3

Руководство по выполнению базовых экспериментов

Руководство включает в себя краткие теоретические сведения, а также подробный порядок выполнения лабораторных работ.

Перечень базовых экспериментов

Электрические машины
1. Исследование генератора постоянного тока независимого возбуждения
2. Исследование генератора постоянного тока с параллельным возбуждением
3. Испытание синхронного генератора
4. Исследование конструкции асинхронной машины
5.  Исследование конструкции синхронной машины
6. Исследование устройства электрической машины переменного тока
7. Пуск в ход трёхфазного асинхронного двигателя с короткозамкнутым ротором
8. Исследование конструкции щёточно-коллекторного узла
9. Исследование принципа действия машин постоянного тока при различных способах соединения обмоток
10. Исследование способов пуска трехфазных асинхронных двигателей с короткозамкнутым ротором
11. Исследование силового трансформатора методом холостого хода и короткого замыкания

Электрические аппараты
1. Исследование конструкции и проверка действия пакетного выключателя
2.  Исследование конструкции и проверка действия контактора
3.  Исследование и настройка тепловых реле
4. Исследование конструкции электромагнитного контактора
5. Исследование конструкции и работы группового переключателя
6. Исследование конструкции и работы защитных реле
7. Исследование конструкции и работы промежуточного реле
8. Исследование конструкции и работы автоматического выключателя

Электронные преобразователи
1. Исследование работы неуправляемых выпрямителей
2. Исследование работы управляемых выпрямителей
3. Исследование работы широтно-импульсного регулятора
4. Исследование работы инвертора

Комплект учебного лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Комплект учебного лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
Отправить запрос
