Учебный лабораторный стенд "Изучение ВАХ диодов и электропривода"

Модель: ЭЛБ-241.087.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовоеисполнение стендовое Компьютерная версияКомпьютерная версия

Комплект учебного лабораторного оборудования «Изучение ВАХ диодов и электропривода» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

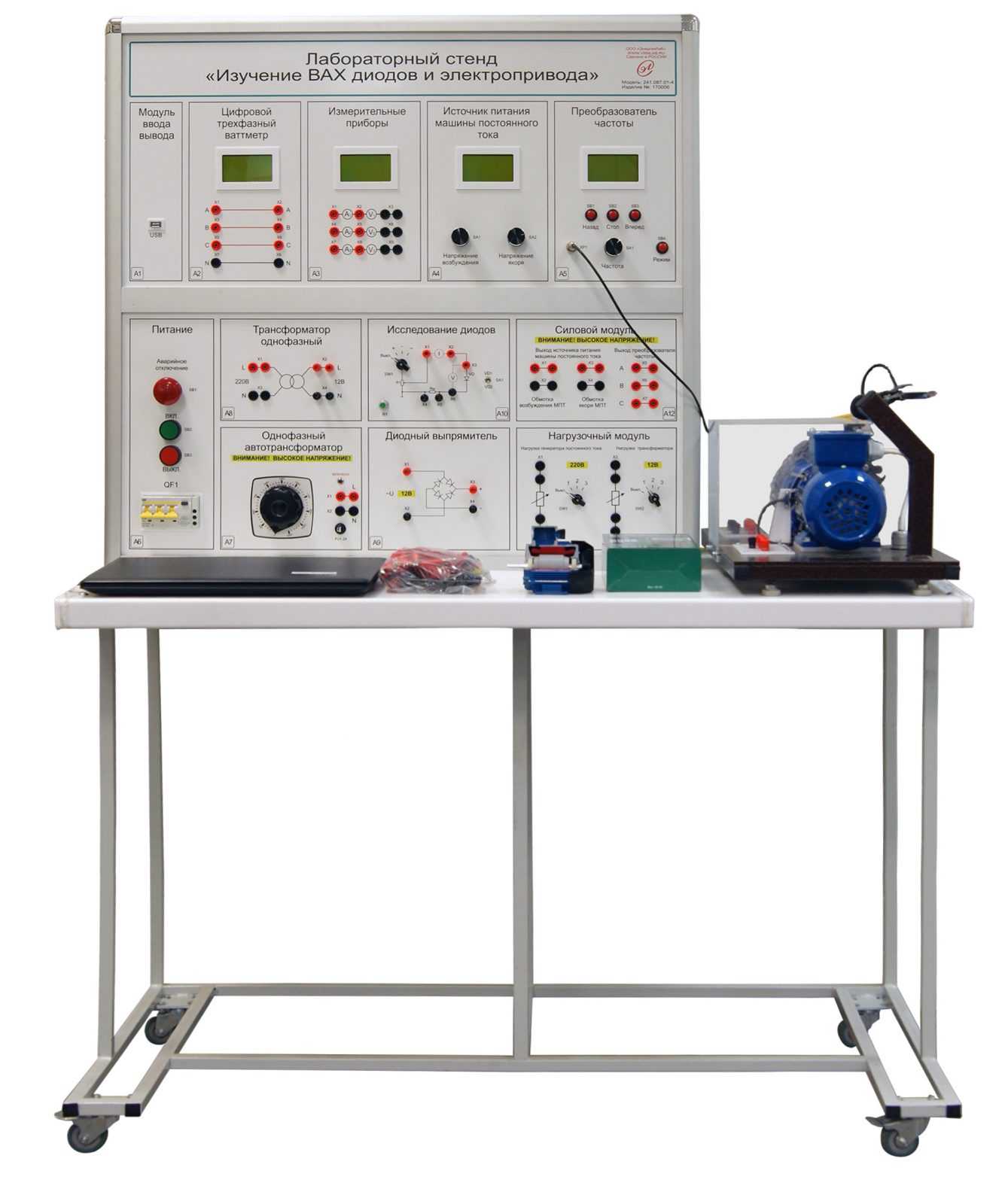

Комплект учебного лабораторного оборудования «Изучение ВАХ диодов и электропривода» выполнен в стендовом исполнении: в составе комплекта тематический моноблок, который расположен на собственном лабораторном столе, оснащенным выдвижной полкой для ноутбука и выдвижным ящиком.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Потребляемая мощность, В·А, не более

250

Электропитание:

от трехфазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

380

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота

1200

600

1600

Масса, кг, не более

100

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Разноцветная 3D модель асинхронного двигателя с короткозамкнутым ротором -– 1 шт.

Назначение
3D модель асинхронного двигателя с короткозамкнутым ротором предназначена для изучения устройства и основных принципов работы асинхронного двигателя с короткозамкнутым ротором.
3D модель асинхронного двигателя с короткозамкнутым ротором является разборной. Модель представлена в разрезе 1/4.

2. Электромашинный агрегат – 1 шт.

Назначение
Электромашинный агрегат предназначен для выполнения лабораторно-практических работ с использованием электрических машин.
Электромашинный агрегат оснащен устройством механического тормоза, которое состоит из: тормозного диска, тормозных колодок и ручки с тросовым приводом, закрепленной на металлическом кронштейне, приваренном к основанию.
Электромашинный агрегат оснащен защитным проводником для подключения его к шине защитного заземления.

3. Лабораторный стол – 1 шт.

Назначение
Лабораторный стол предназначен для установки тематического моноблока, электромашинного агрегата и другого необходимого оборудования.
Лабораторный стол оснащен эргономичной полкой для установки электромашинного агрегата, а также трехфазной розеткой для питания тематического моноблока.

4. Ноутбук– 1 шт.

Назначение
Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.

5.Моноблок «Изучение ВАХ диодов и электропривода» - 1 шт.

Назначение
Моноблок «Изучение ВАХ диодов и электропривода» предназначен для проведения лабораторно-практических работ.

5.1 Модуль «Питание» - 1 шт.

Назначение
Модуль «Питание» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

5.2 Однофазный автотрансформатор – 1 шт.

Назначение
Однофазный автотрансформатор предназначен для плавного регулирования однофазного напряжения переменного тока.

5.3 Силовой модуль – 1 шт.

Назначение
Силовой модуль предназначен для подключения электрических машин электромашинного агрегата к стенду.

5.4 Цифровой трехфазный ваттметр – 1 шт.

Назначение
Цифровой трехфазный ваттметр предназначен для измерения напряжения, тока и  активной мощности в каждой фазе сети трехфазного напряжения до 600 В.
Ваттметр позволяет измерять как переменное, так и постоянное напряжение и ток.

5.5 Модуль «Источник питания машины постоянного тока» - 1 шт.

Назначение
Модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для питания и управления машин постоянного тока.

5.6 Преобразователь частоты – 1 шт.

Назначение
Преобразователь частоты предназначен для высокоэффективного управления скоростью вращения трехфазного асинхронного двигателя переменного тока.

Программирование преобразователя частоты осуществляется из среды, совместимой с программным комплексом ELAB или эквивалентной. Связь между программой и аппаратной частью осуществляется по универсальному протоколу LCPE (LAB CommunicationProtocolEngineering).

5.7 Трансформатор однофазный – 1 шт.

Назначение
Модуль предназначен для исследования однофазных трансформаторов.

5.8 Нагрузочный модуль – 1 шт.

Назначение
Нагрузочный модуль предназначен для снятия нагрузочных и рабочих характеристик электрических машин.
Нагрузочный модуль состоит из модулей «Нагрузка трансформатора» и , «Нагрузка генератора постоянного тока».
Модуль «Нагрузка трансформатора» представляет собой переменный резистор, переключение параметров обеспечивается галетным переключателем. Номинальное напряжение 12 В.
Модуль «Нагрузка генератора» представляет собой переменный резистор с дискретным изменением сопротивления, переключение параметров обеспечивается галетным переключателем. Номинальное напряжение 220 В.

5.9  Модуль «Исследование диодов» - 1 шт.

5.10 Однофазный выпрямитель – 1 шт.

5.11  Модуль «Измерительные приборы» - 1 шт.

Назначение
Модуль «Измерительные приборы» предназначен для измерения тока и напряжения в цепях переменного и постоянного тока до 30 В.

Модуль состоит из трех цифровых амперметров и трех цифровых вольтметров.
Отображение измеренных величин осуществляется на графическом ЖК дисплее.

5.12 Микропроцессорная  система – 1 шт.

Назначение
Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

5.13 Модуль ввода-вывода – 1 шт.

Назначение
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.

6. Набор аксессуаров и документов – 1 шт.

6.1 Мультиметр - 1 шт.

Назначение
Мультиметрпредназначен для измерения электрических величин: токов и напряжений постоянного и переменного тока, сопротивления.

6. 2. Программный комплекс ELAB или эквивалент – 1 шт.

Назначение
Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

6.2 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

6.3 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

6.4 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

6.5 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

6.6 Краткие теоретические сведения
Набор документации, содержащий основные теоретические сведения.

6.7 Руководство по выполнению базовых экспериментов.
1. Полупроводниковые диоды и снятие ВАХ.
2. Исследование однофазного трансформатора
3. Исследование генератора постоянного тока.
4. Исследование двигателя постоянного тока
5. Исследование асинхронного двигателя с короткозамкнутым ротором.
6. Исследование системы ПЧ-АД.
7. Исследование электродвигателя под механической нагрузкой

Учебный лабораторный стенд "Изучение ВАХ диодов и электропривода" производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный стенд "Изучение ВАХ диодов и электропривода", произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
