Комплект учебного лабораторного оборудования «Контроль и регулирование энергоустановки (ГЭС) под управлением компьютера»

Модель: ЭЛБ-242.003.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Назначение

Учебный лабораторный стенд предназначен для обучения в общеобразовательных учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Учебный лабораторный стенд предназначен для имитации регулирования поведения генерации гидроэлектростанции (ГЭС).

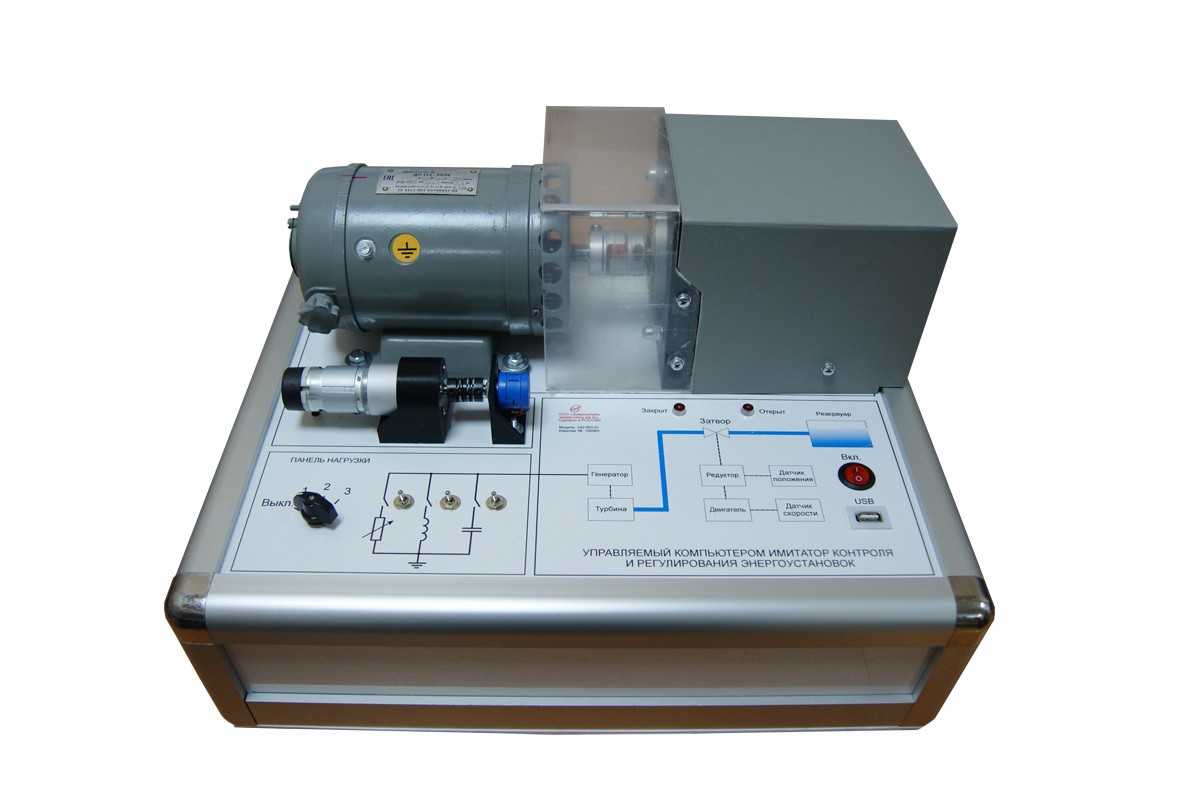

Учебный стенд представляет собой моноблок, в основе которого лежит силовой каркас из анодированного алюминиевого профиля.

На верхней панели учебного моноблока установлены электрические машины, представляющие собой физические модели основных элементов ГЭС.

В качестве физической модели генератора используется синхронный генератор. Генератор соединен валами с физической моделью турбины. В качестве физической модели турбины (для обеспечения вращения генератора) используется двигатель с цифровой системой управления частотой вращения.

В качестве физической модели привода затвора плотины используется мотор-редуктор с установленным датчиком частоты вращения вала двигателя. В качестве датчика положения затвора плотины используется многооборотный прецизионный потенциометр, соединенный с выходным валом мотор-редуктора.

На верхней панели учебного стенда также расположена схема соединений элементов физической модели ГЭС, устройства индикации крайних положений затвора плотины, клавишный выключатель с подсветкой, панель нагрузки генератора, разъем USB для подключения к компьютеру или ноутбуку.

На панели нагрузки установлены тумблеры включения активной, индуктивной и емкостной нагрузки генератора. Активная нагрузка ступенчато регулируется с помощью галетного переключателя.

Потребляемая мощность, В·А, не более

250

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц


220

50

Класс защиты от поражения электрическим током

I

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота


450

350

270

Масса, кг, не более

20

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Моноблок оборудование вспомогательное «Управляемый компьютером имитатор контроля и регулирования энергоустановок»
2. USB кабель
3. Программное обеспечение на диске
4. Документация:
это учебное оборудование поставляется с 8 инструкциями, в том числе:
4.1. Методические указания на диске
4.2. Мультимедийная методика на диске
Базовые эксперименты

1. Изучение физической модели электродвигателя.
2. Изучение математической модели электродвигателя с постоянными коэффициентами.
3. Определение параметров датчика скорости
4. Изучение переходной характеристики электропривода шлюза
5. Изучение переходной характеристики турбины
6. Изучение переходной характеристики математической модели  электропривода шлюза.
7. Изучение переходной характеристики математической модели турбины
8. Сравнительный анализ переходных характеристик физической и математической моделей турбины при резистивной нагрузке
9. Сравнительный анализ переходных характеристик физической и математической моделей турбины при емкостной нагрузке
10. Сравнительный анализ переходных характеристик физической и математической моделей турбины при индуктивной нагрузке
11. Сравнительный анализ работы физической и математической моделей электропривода шлюза при непрерывных управляющих сигналах.
12. Сравнительный анализ работы физической и математической моделей электропривода шлюза при синусоидальных управляющих сигналах.
13. Сравнительный анализ работы физической и математической моделей электропривода шлюза при импульсных управляющих сигналах.
14. Сравнительный анализ работы физической и математической моделей электропривода шлюза при треугольных управляющих сигналах.
15. Сравнительный анализ реакции на ступенчатое воздействие физической и математической моделей электропривода шлюза

Комплект учебного лабораторного оборудования «Контроль и регулирование энергоустановки (ГЭС) под управлением компьютера» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Комплект учебного лабораторного оборудования «Контроль и регулирование энергоустановки (ГЭС) под управлением компьютера», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
